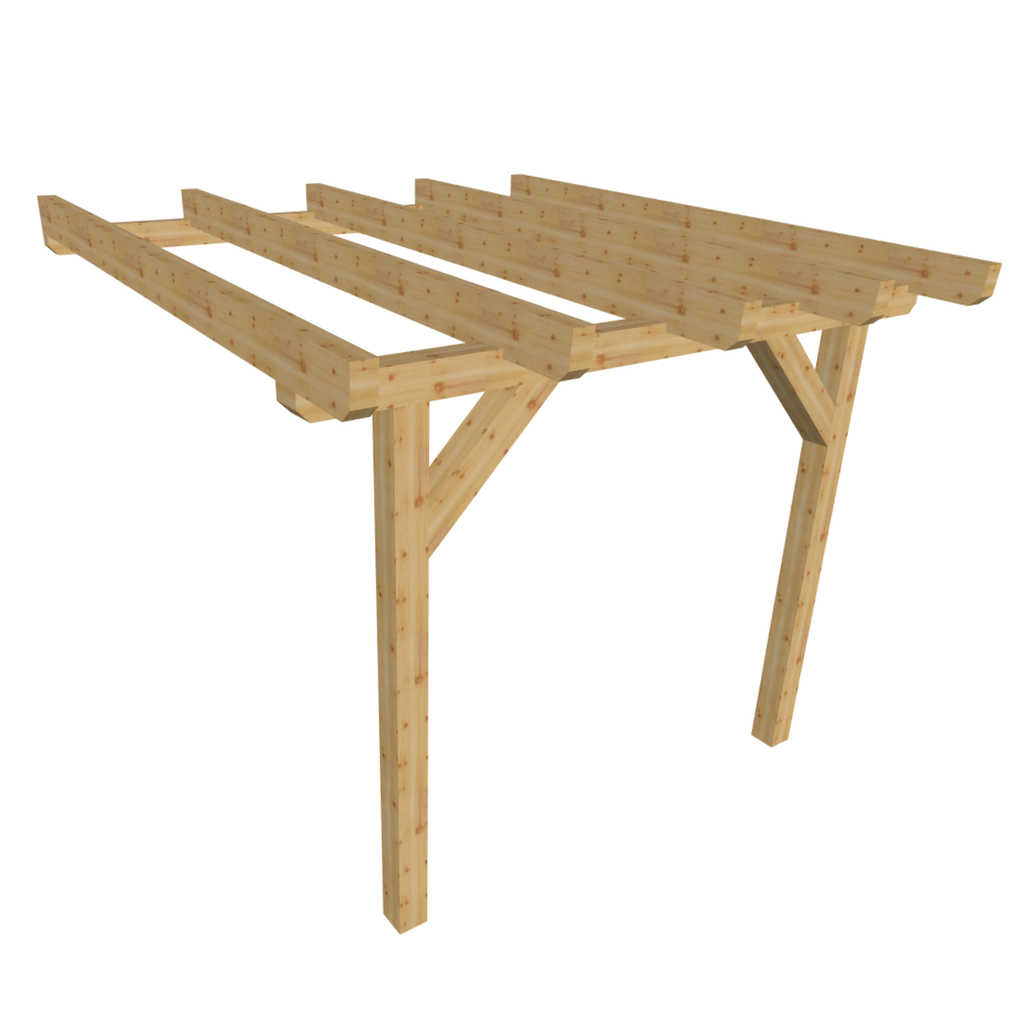

  • Bauplan Überdachung 9 3D-Ansicht schräg von vorn

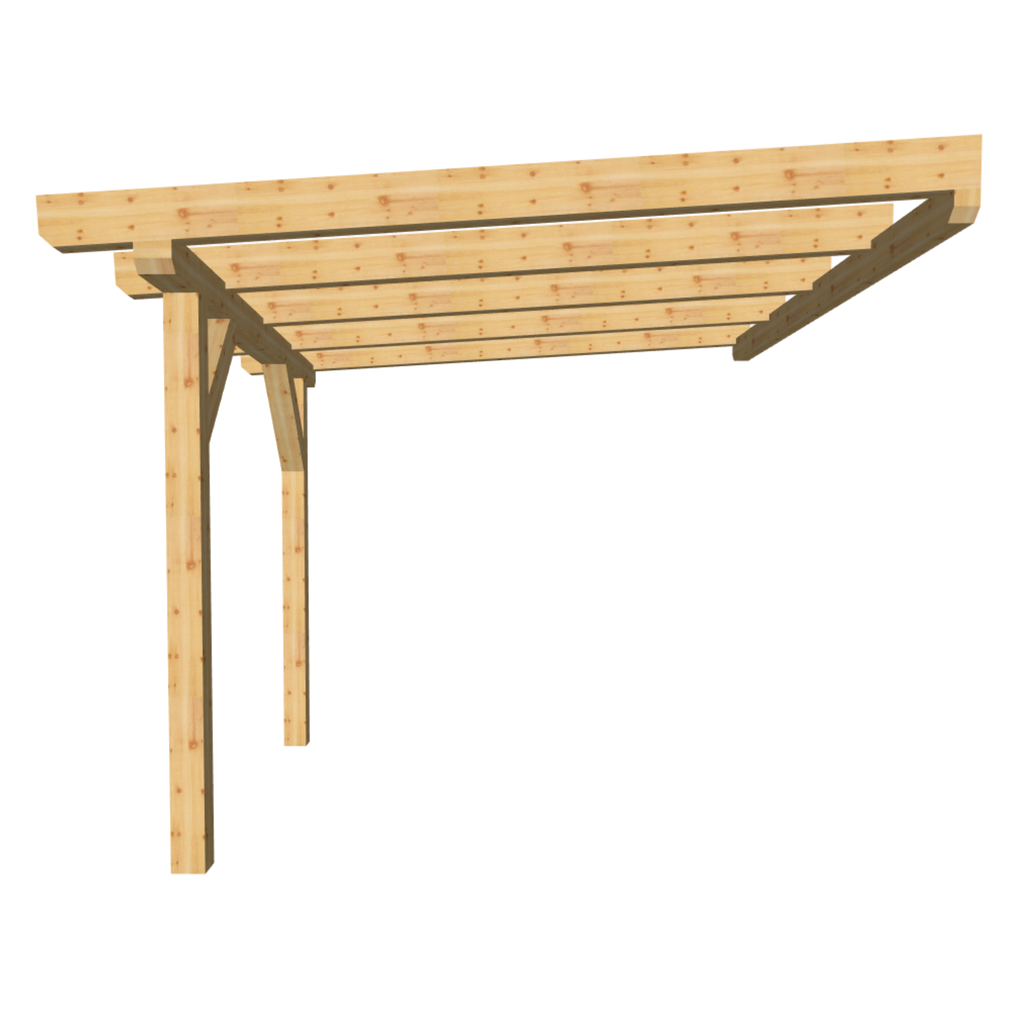

  • Bauplan Überdachung 9 3D-Frontansicht

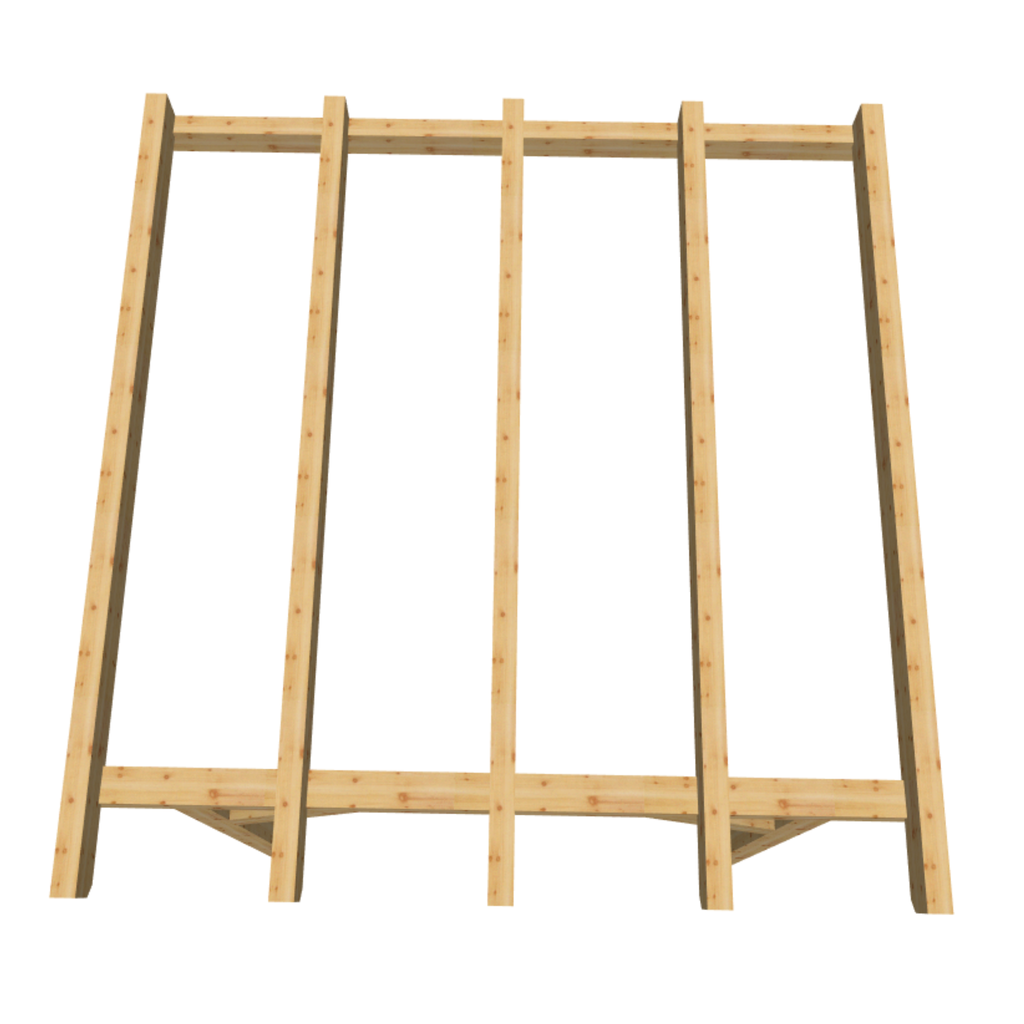

  • Bauplan Überdachung 9 3D-Draufsicht

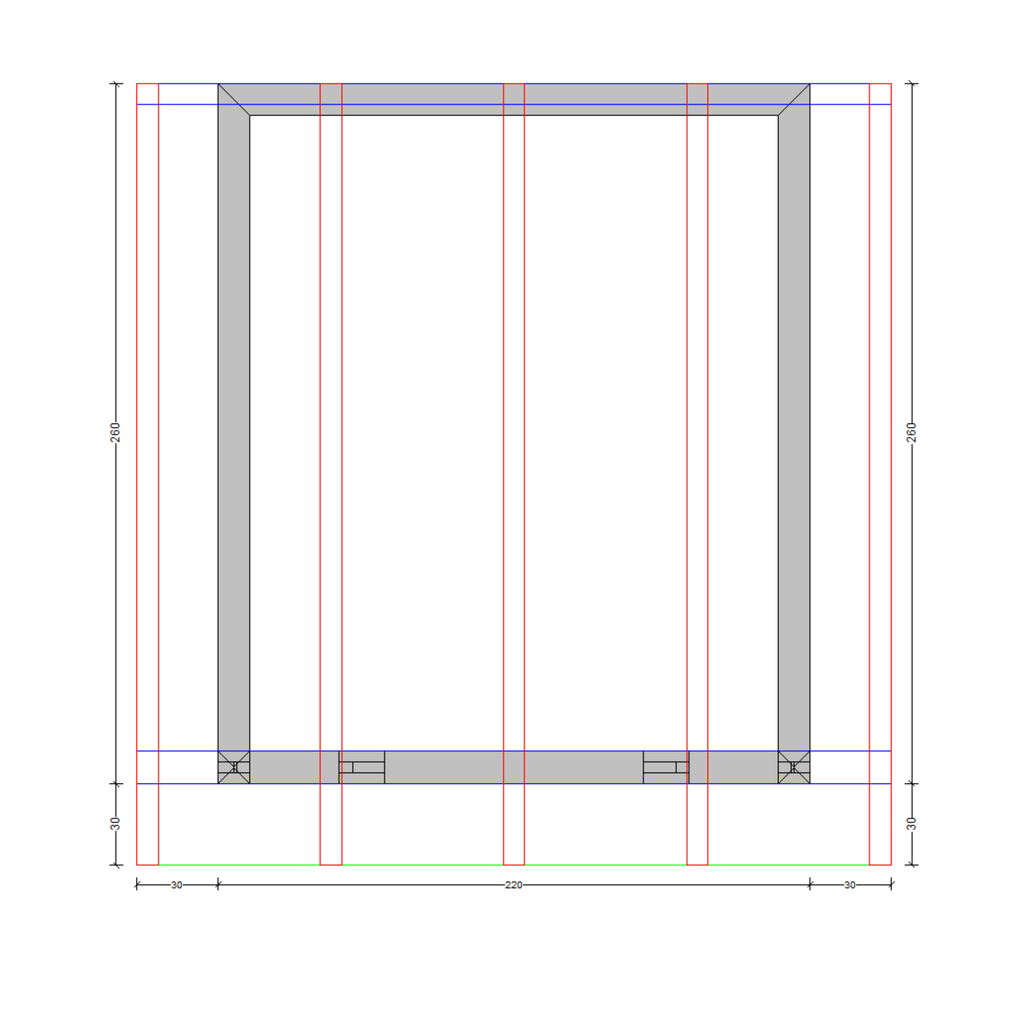

  • Bauplan Überdachung 9 Draufsicht mit Bemaßung

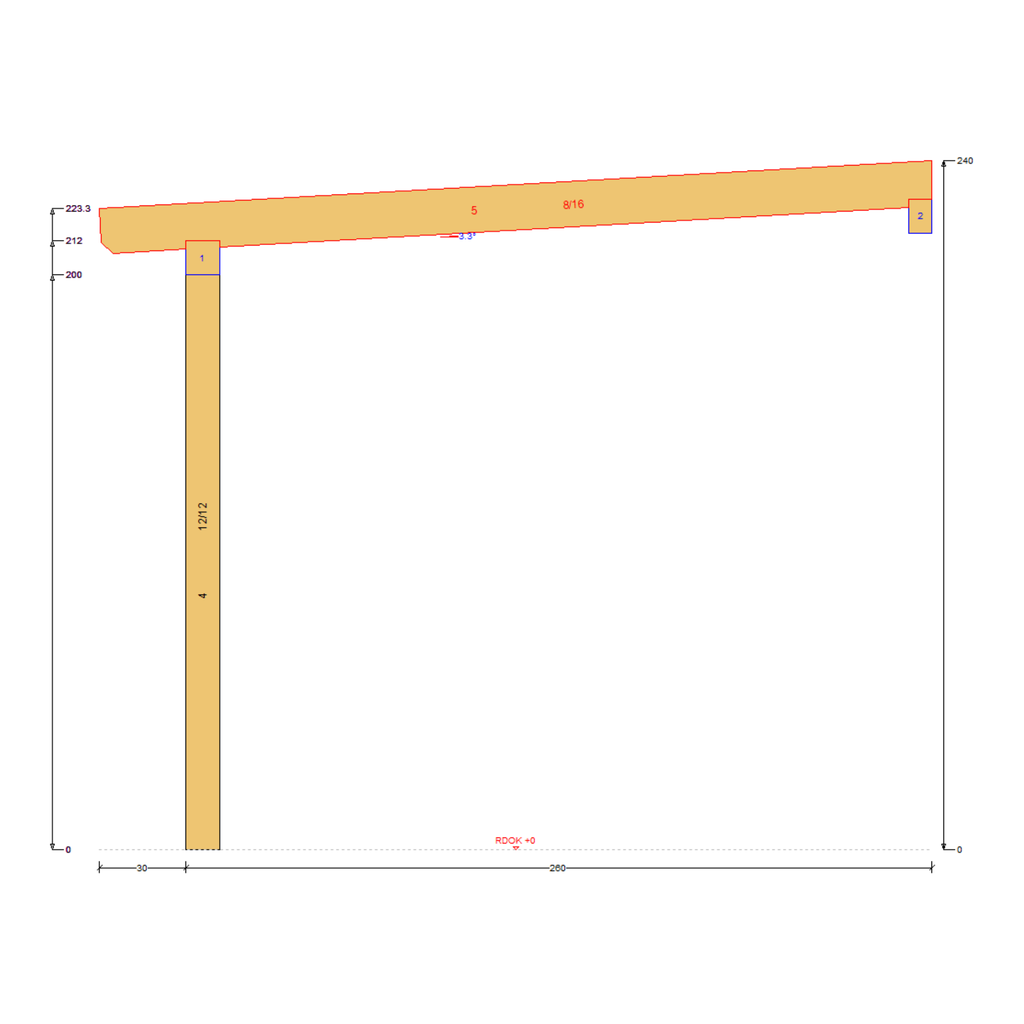

  • Bauplan Überdachung 9 Querschnitt mit Bemaßung

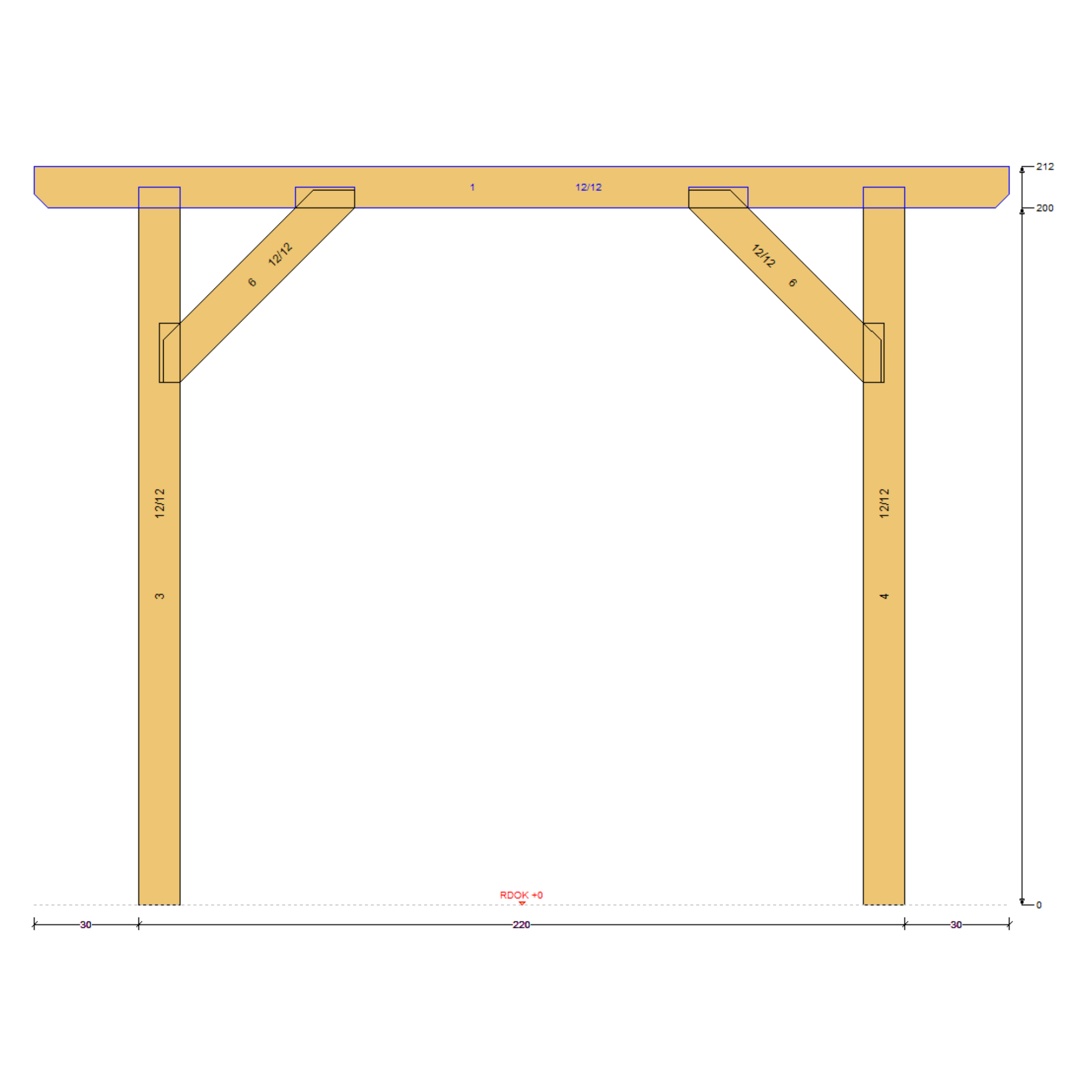

  • Bauplan Überdachung 9 Seitenansicht mit Bemaßung
  • Bauplan Überdachung 9 3D-Ansicht schräg von vorn
  • Bauplan Überdachung 9 3D-Frontansicht
  • Bauplan Überdachung 9 3D-Draufsicht
  • Bauplan Überdachung 9 Draufsicht mit Bemaßung
  • Bauplan Überdachung 9 Querschnitt mit Bemaßung
  • Bauplan Überdachung 9 Seitenansicht mit Bemaßung
Überdachung 9

Überdachung 9

2,20m x 2,60m. Die Überdachung 9 mit Pultdach umfasst 5,72m² Grundfläche und wird an eine bestehende Wand gebaut.
14,99 €
Kundenmeinungen & Erfahrungen
Jetzt Bauplan herunterladen
+1 GRATIS Bauplan inklusive
Digitaler Bauplan (PDF) – sofort als Download verfügbar
Zahlungsarten: PayPal, Kreditkarte, Klarna, Apple Pay, Google Pay, Überweisung
  • Breite: 2,60m
  • Länge: 2,20m
  • Dachüberstand-Traufe: 0,30m
  • Dachüberstand-Giebel: 0,30m
  • Gesamtbreite: 2,90m
  • Gesamtlänge: 2,80m
  • Gesamthöhe: 2,40m
  • Dachneigung: 3,3°
  • erforderliche Holzmenge: 0,34m³
  • Dachfläche: 8,13m²
Inhalt eines Bauplanes

26-Seiten als E-Book im PDF-Datei-Format, sofort lieferbar als Download

3D-Zeichnung:
Darstellung des Endproduktes anhand mehrerer 3D-Zeichnungen.

Schnitte:
Querschnitte, Längsschnitte und Ansichten durch jede Wand.

Einzelzeichnung:
Detaillierte Einzelzeichnungen mit Maßangaben sämtlicher Hölzer (Jedes verbaute Holz auf einer DIN A4 Seite in 3 Ansichten)

Draufsicht:
Vogelperspektive des Endproduktes mit allen Ebenen und Bemaßungen.

Einkaufsliste:
Übersichtliche Nummerierung und Auflistung aller Hölzer inkl. Einkaufsliste.

Massenermittlung:
Zusammenfassung der Holzliste, Abschnitte, Balkenschnitte, Dachziegeln, Dachkanten und Dachflächen.

Eine detaillierte Beschreibung unserer Baupläne findest du im FAQ-Bereich.
