Bauplan Überdachung 18 3D-Ansicht schräg von vorn

Überdachung 18

34,99 €
Zu Produktinformationen springen

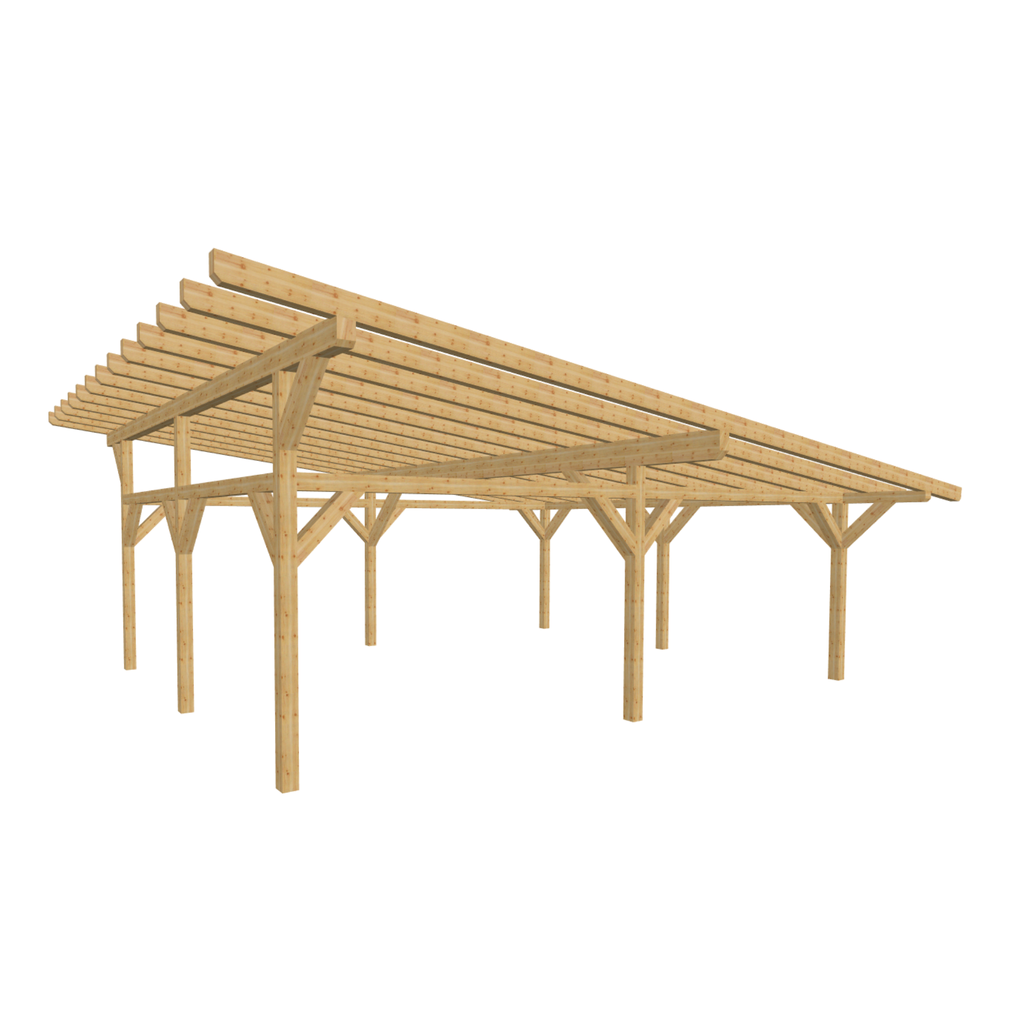

Bauplan Überdachung 18 3D-Ansicht schräg von vorn
  • Bauplan Überdachung 18 3D-Ansicht schräg von vorn

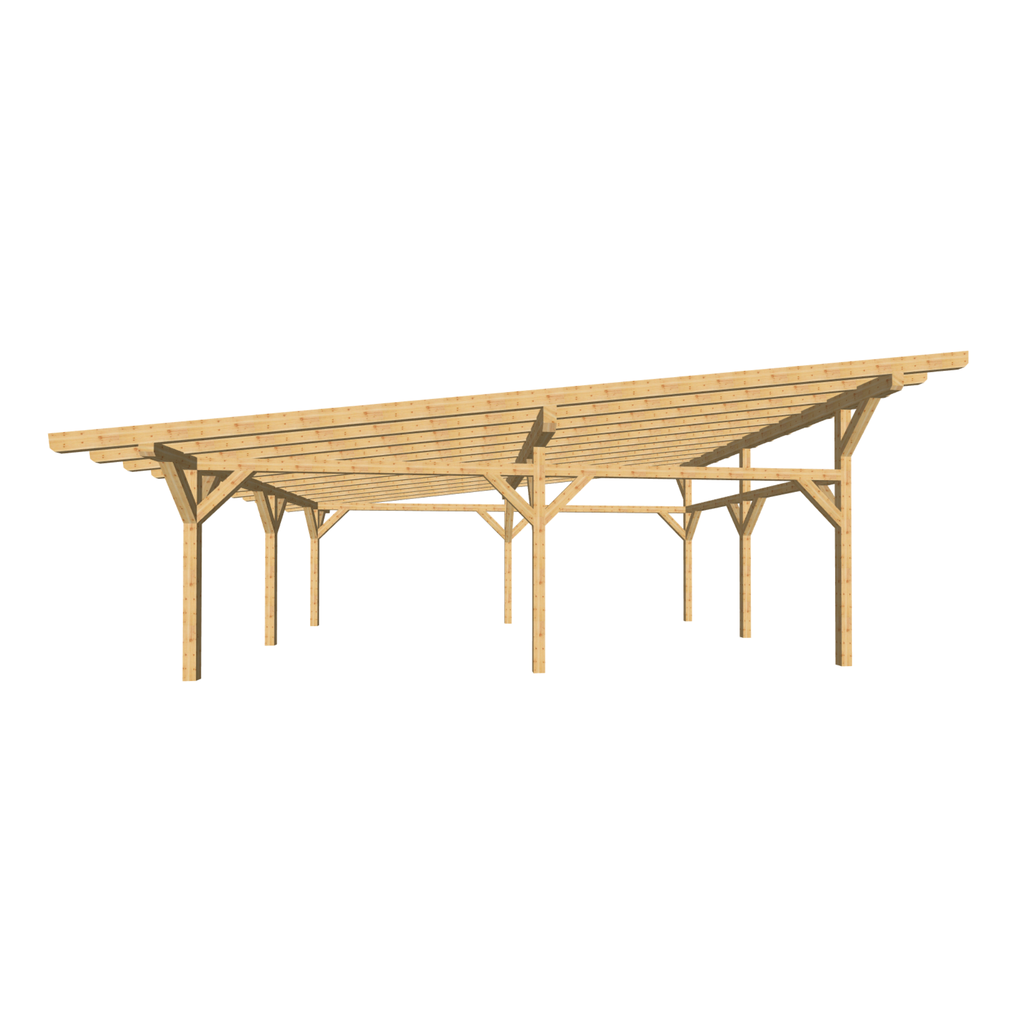

  • Bauplan Überdachung 18 3D-Frontansicht

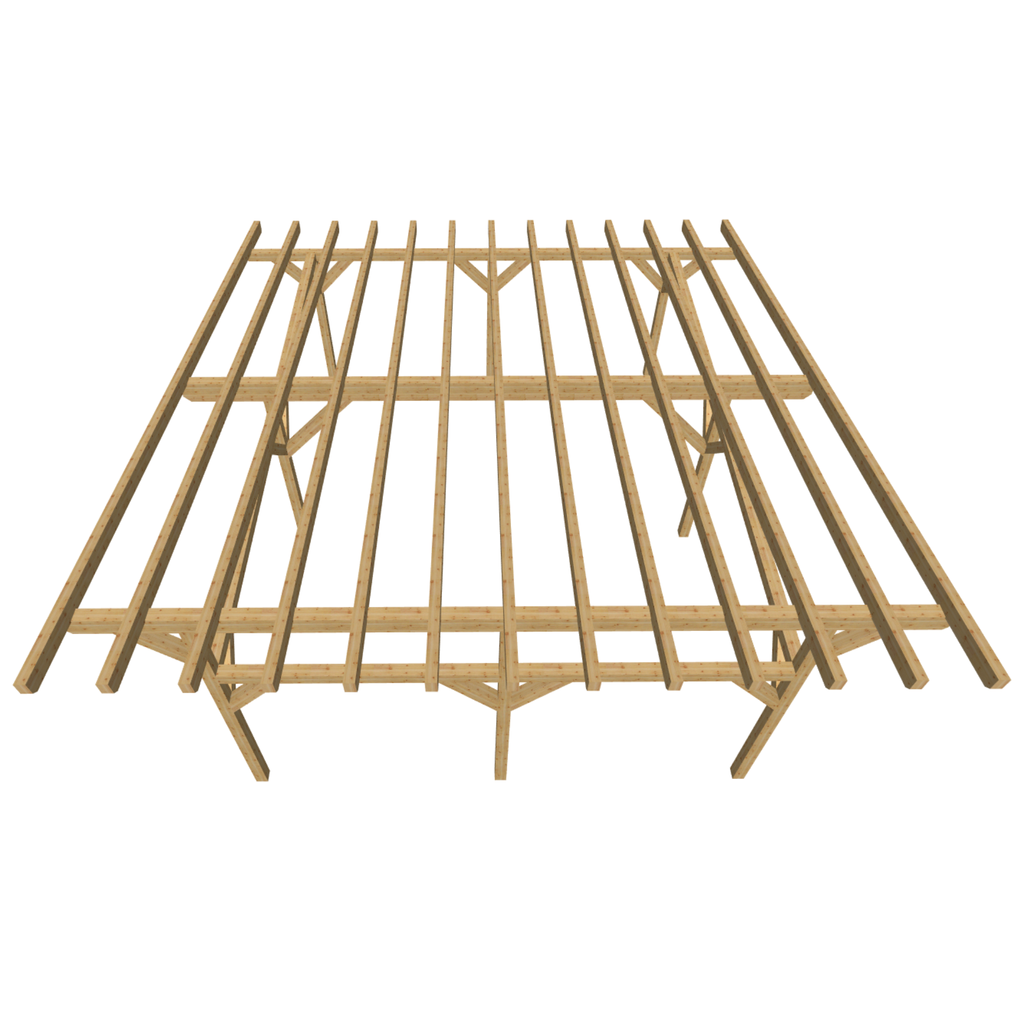

  • Bauplan Überdachung 18 3D-Draufsicht

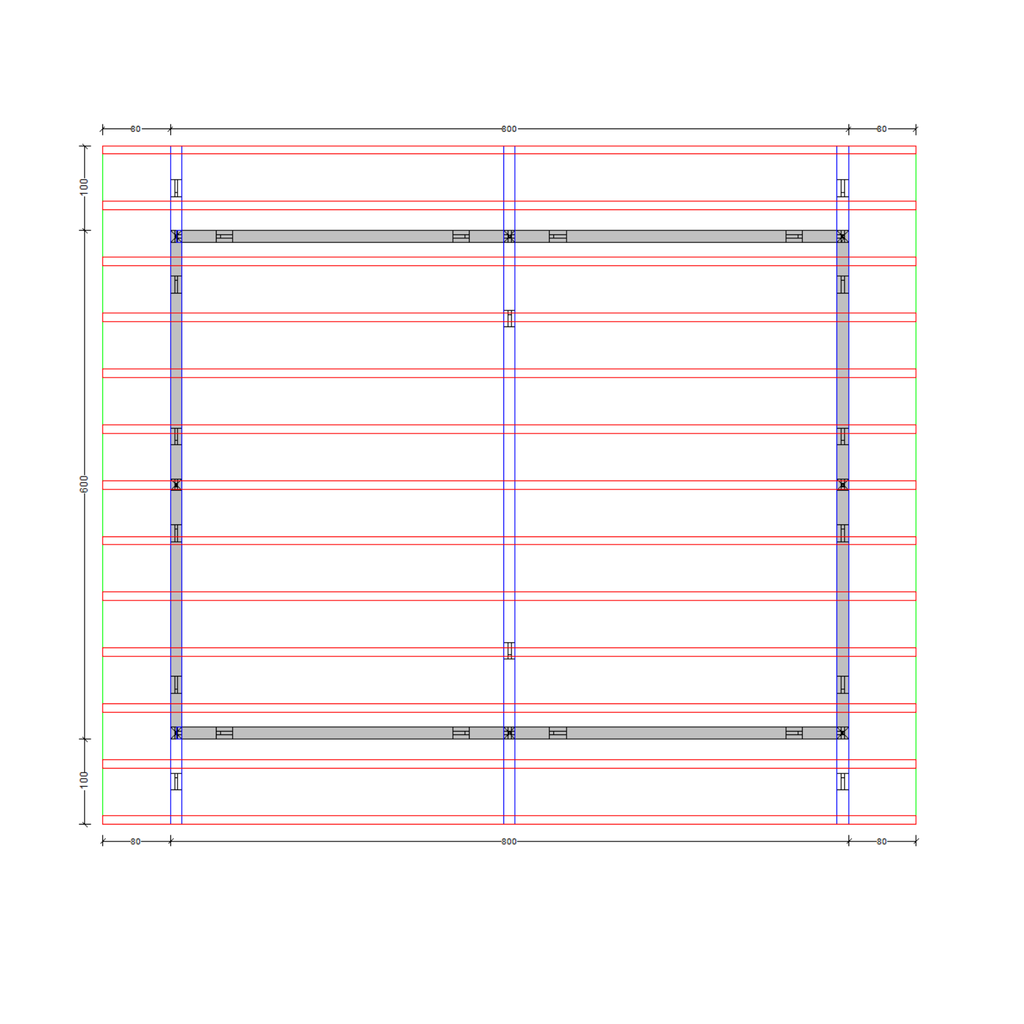

  • Bauplan Überdachung 18 Draufsicht mit Bemaßung

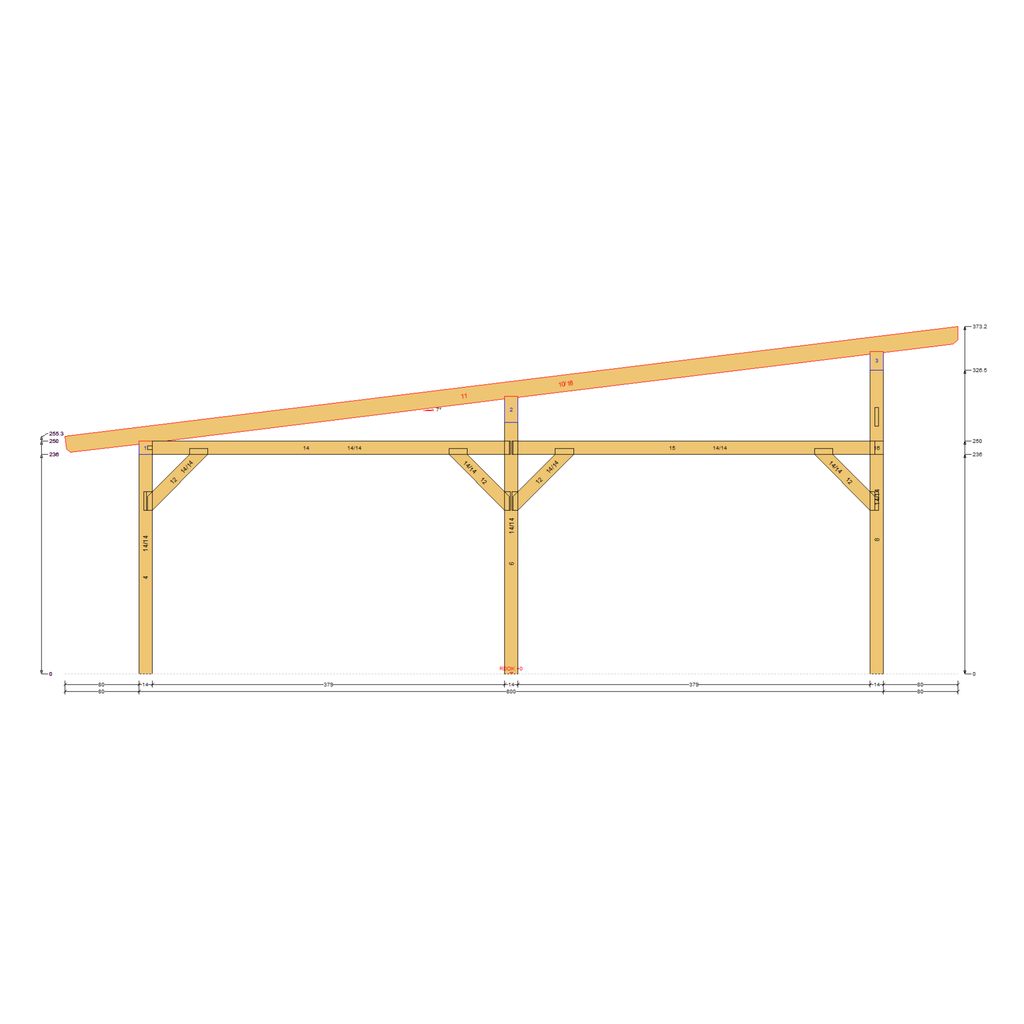

  • Bauplan Überdachung 18 Querschnitt mit Bemaßung

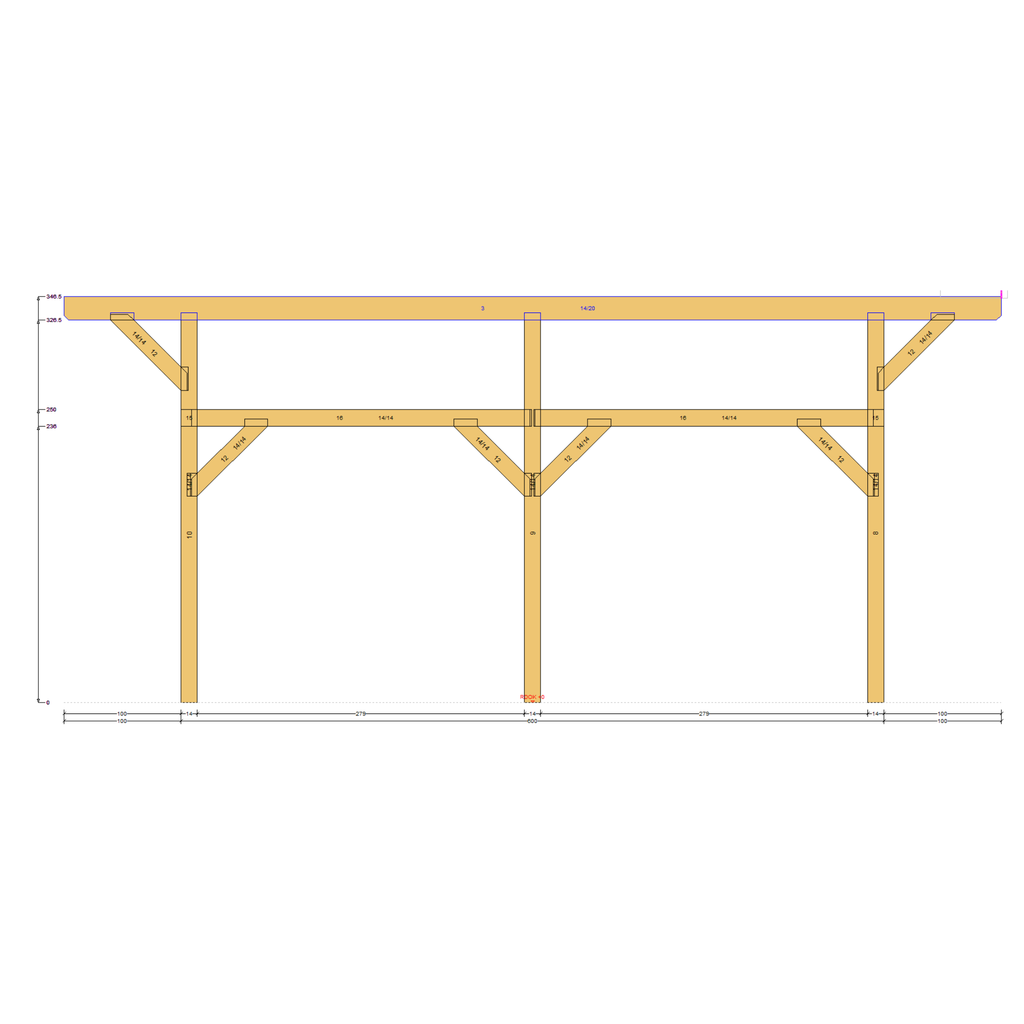

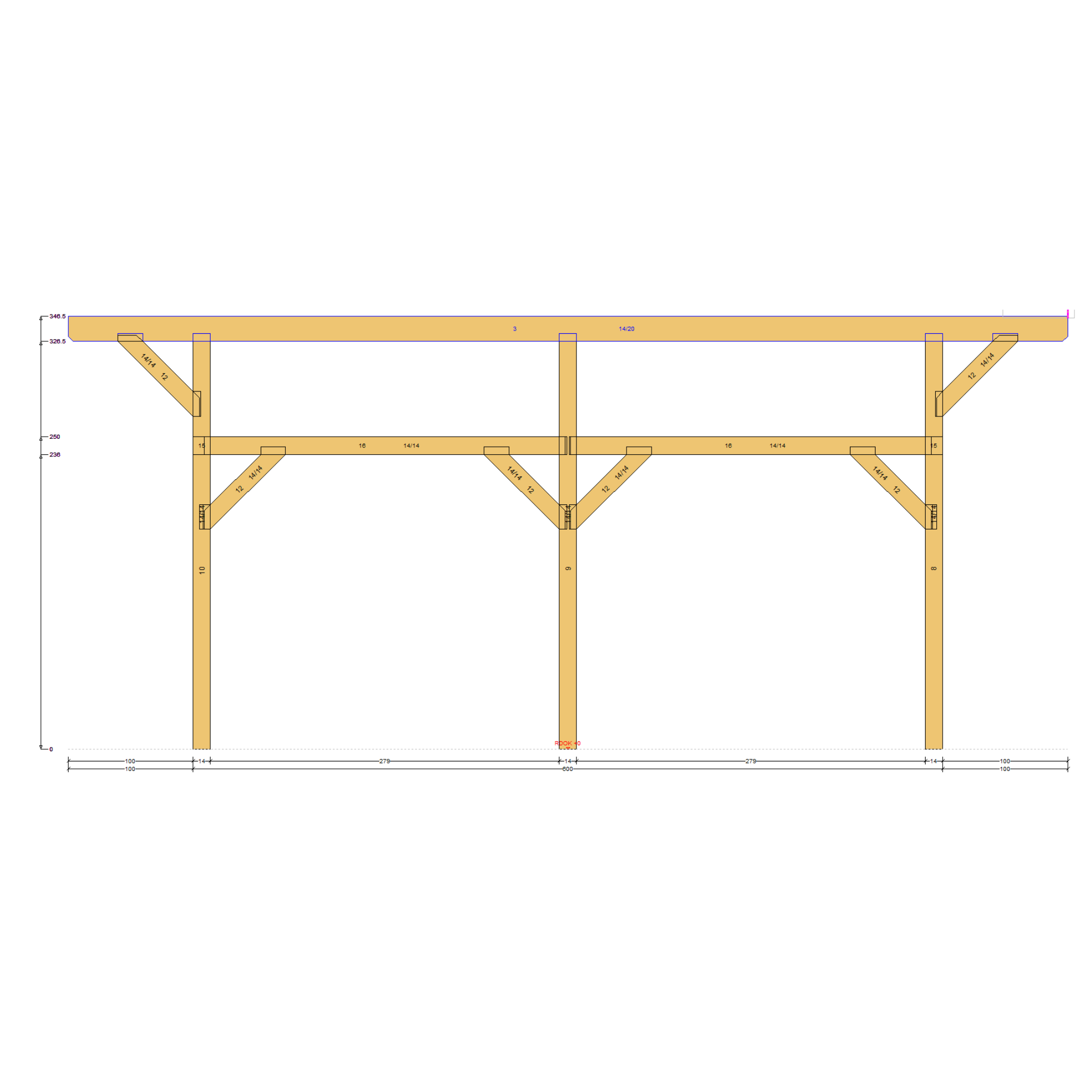

  • Bauplan Überdachung 18 Seitenansicht mit Bemaßung
  • Bauplan Überdachung 18 3D-Ansicht schräg von vorn
  • Bauplan Überdachung 18 3D-Frontansicht
  • Bauplan Überdachung 18 3D-Draufsicht
  • Bauplan Überdachung 18 Draufsicht mit Bemaßung
  • Bauplan Überdachung 18 Querschnitt mit Bemaßung
  • Bauplan Überdachung 18 Seitenansicht mit Bemaßung
Überdachung 18

Überdachung 18

6,00m x 8,00m. Die Überdachung 18 mit Pultdach bietet eine großzügige überdachte Fläche von 77,38m² und zeichnet sich durch große Dachüberstände von 1m und 0,80m aus. Der Bauplan enthält alle nötigen Details, um diese stabile Konstruktion einfach umzusetzen.
34,99 €
Kundenmeinungen & Erfahrungen
Jetzt Bauplan herunterladen
+1 GRATIS Bauplan inklusive
Digitaler Bauplan (PDF) – sofort als Download verfügbar
Zahlungsarten: PayPal, Kreditkarte, Klarna, Apple Pay, Google Pay, Überweisung
  • Breite: 6,00m
  • Länge: 8,00m
  • Dachüberstand Traufe/First: 0,80m
  • Dachüberstand Giebel: 1,00m
  • Gesamtbreite: 8,00m
  • Gesamtlänge: 9,60m
  • Gesamthöhe: 3,73m
  • Dachneigung: 7°
  • erforderliche Holzmenge: 4,32m³
  • Dachfläche: 77,38m²
Inhalt eines Bauplanes

41-Seiten als E-Book im PDF-Datei-Format, sofort lieferbar als Download

3D-Zeichnung:
Darstellung des Endproduktes anhand mehrerer 3D-Zeichnungen.

Schnitte:
Querschnitte, Längsschnitte und Ansichten durch jede Wand.

Einzelzeichnung:
Detaillierte Einzelzeichnungen mit Maßangaben sämtlicher Hölzer (Jedes verbaute Holz auf einer DIN A4 Seite in 3 Ansichten)

Draufsicht:
Vogelperspektive des Endproduktes mit allen Ebenen und Bemaßungen.

Einkaufsliste:
Übersichtliche Nummerierung und Auflistung aller Hölzer inkl. Einkaufsliste.

Massenermittlung:
Zusammenfassung der Holzliste, Abschnitte, Balkenschnitte, Dachziegeln, Dachkanten und Dachflächen.

Eine detaillierte Beschreibung unserer Baupläne findest du im FAQ-Bereich.
