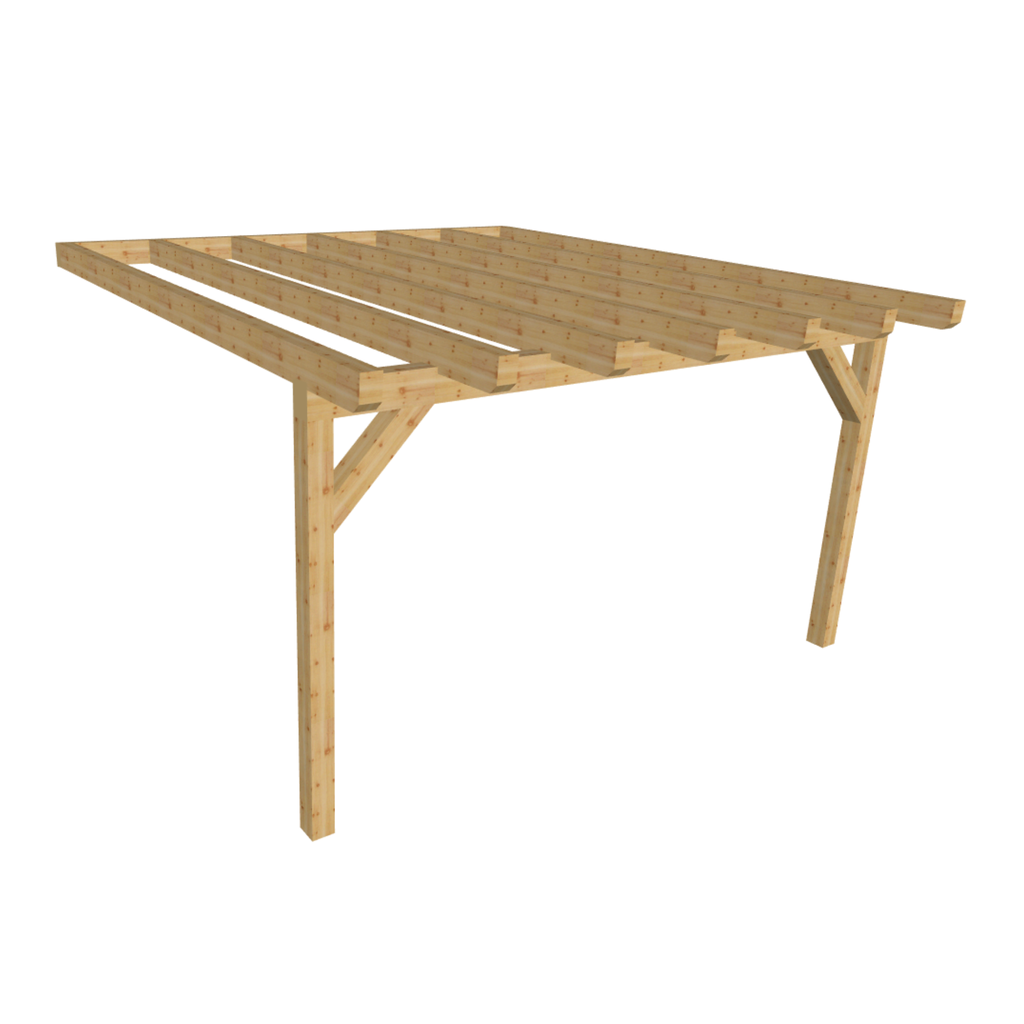

  • Bauplan Überdachung 16 3D-Ansicht schräg von vorn

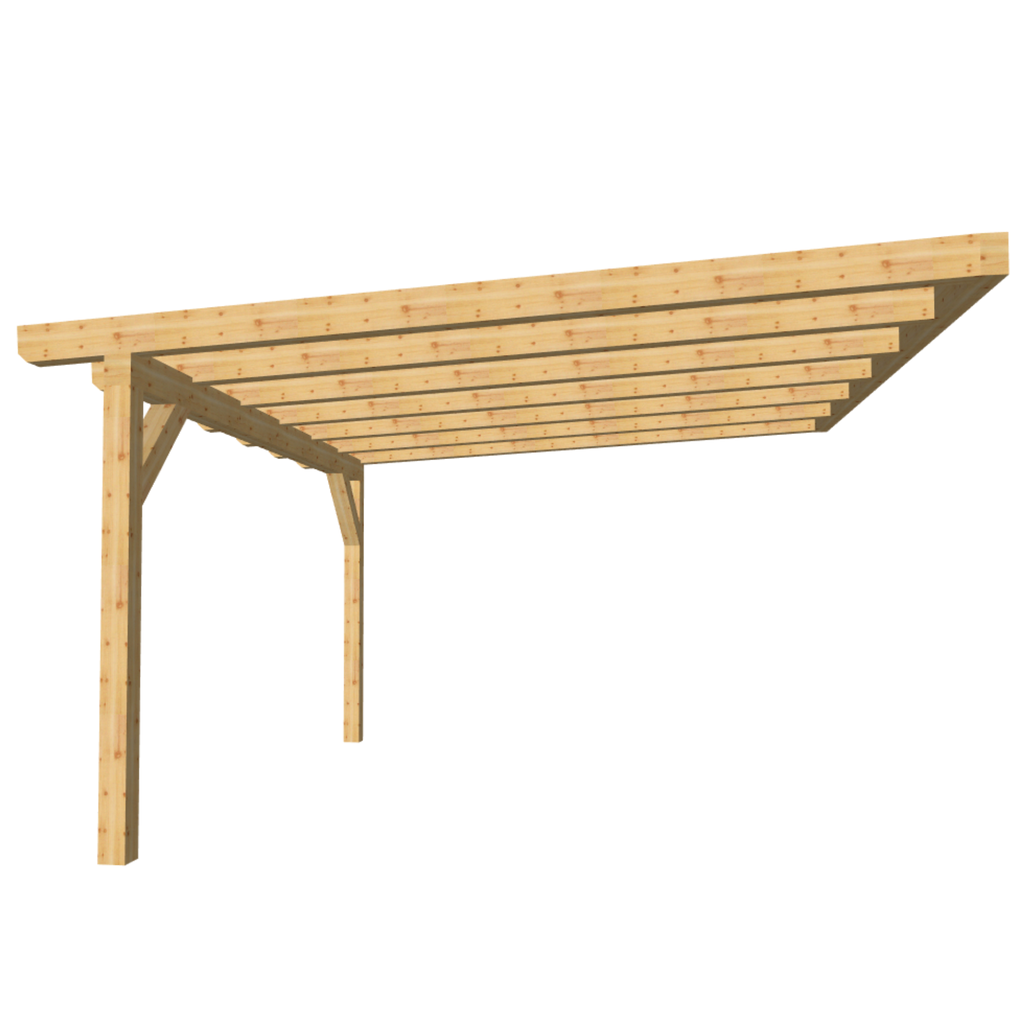

  • Bauplan Überdachung 16 3D-Frontansicht

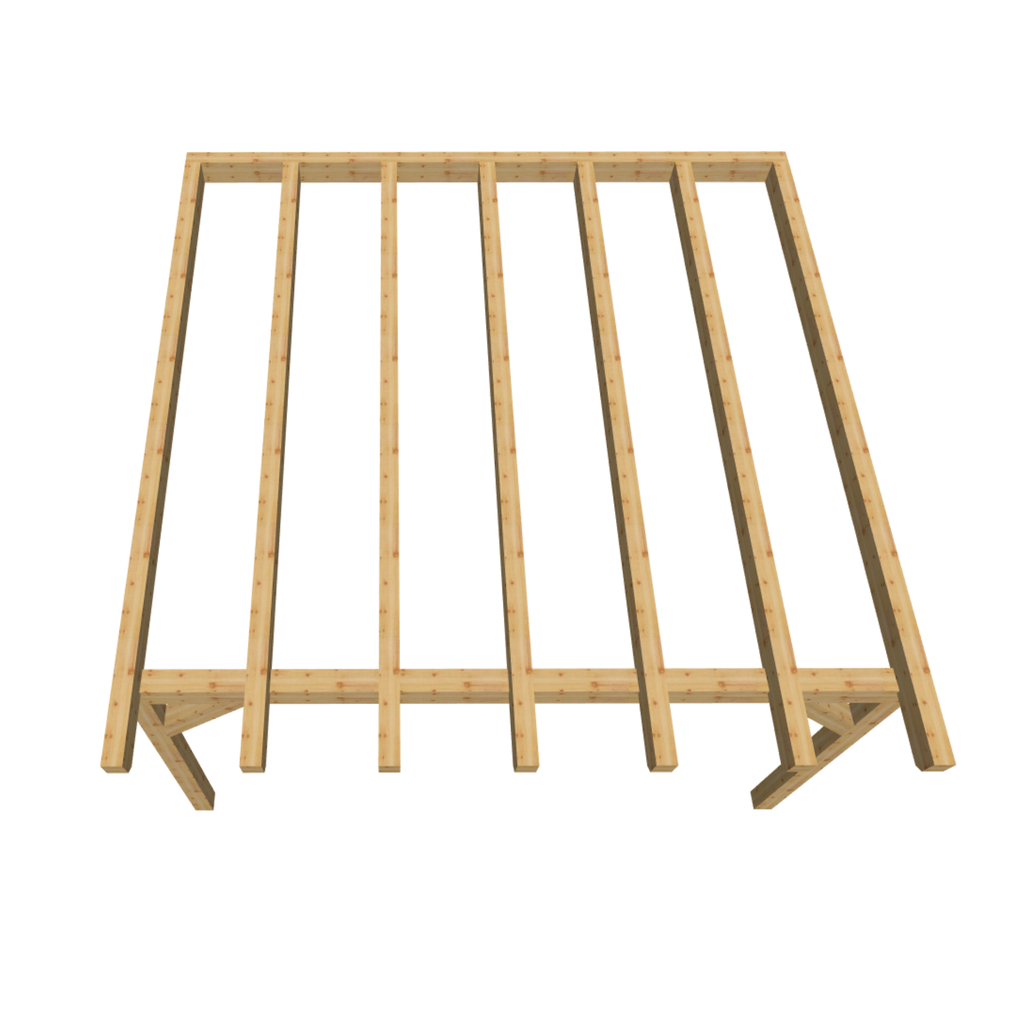

  • Bauplan Überdachung 16 3D-Draufsicht

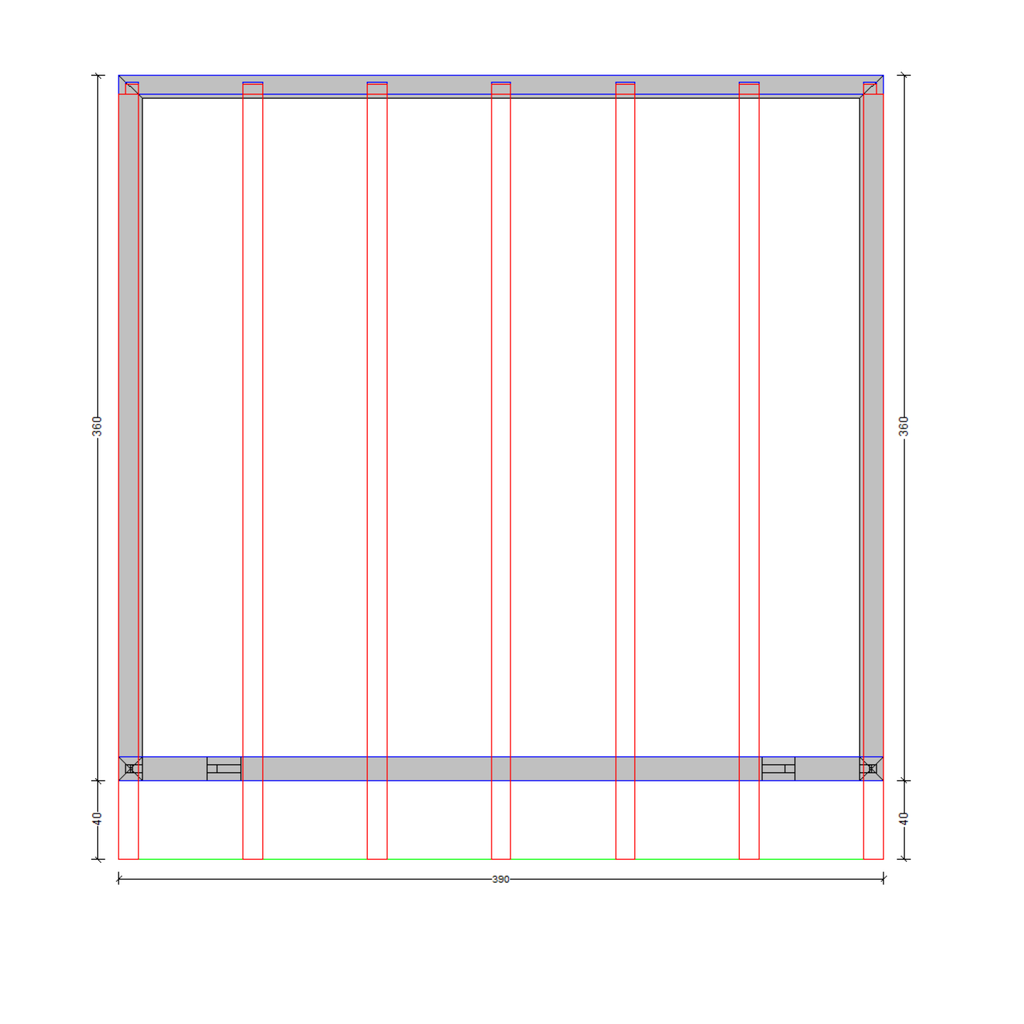

  • Bauplan Überdachung 16 Draufsicht mit Bemaßung

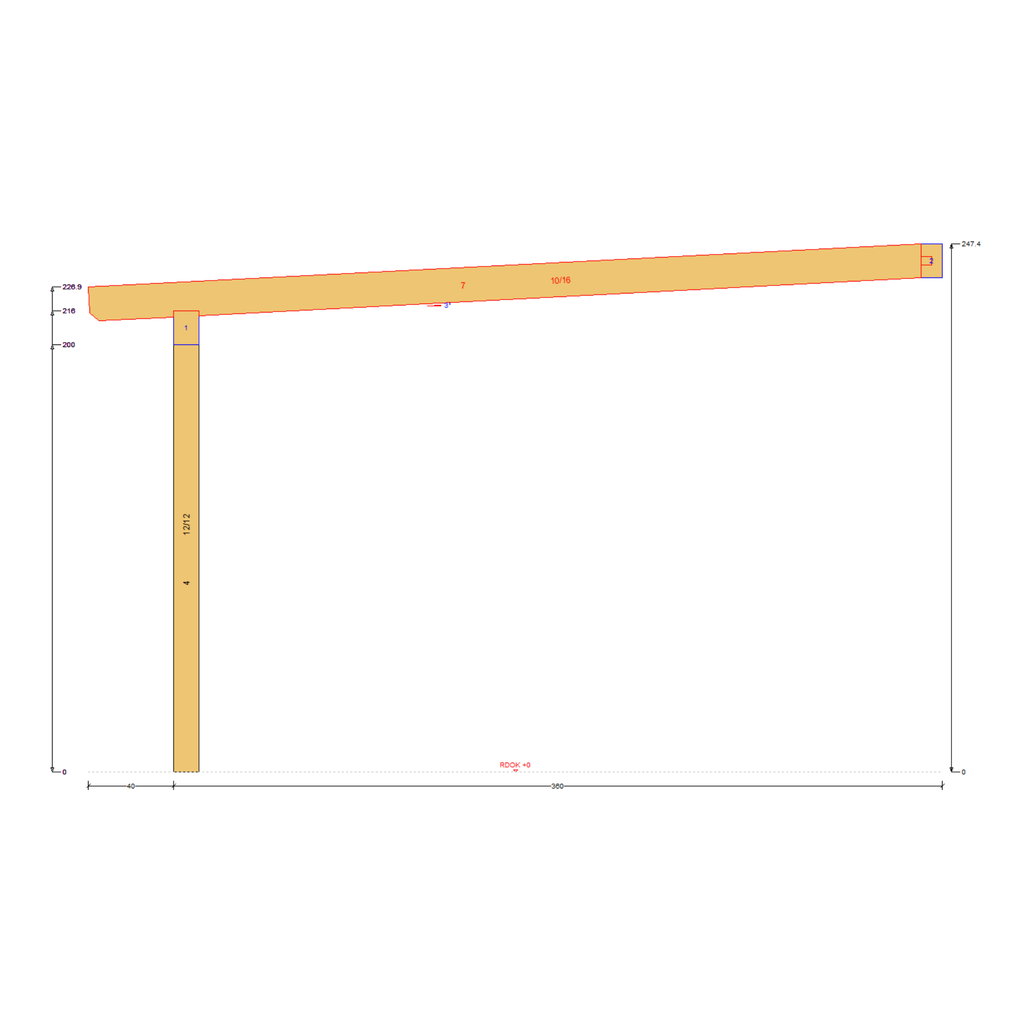

  • Bauplan Überdachung 16 Querschnitt mit Bemaßung

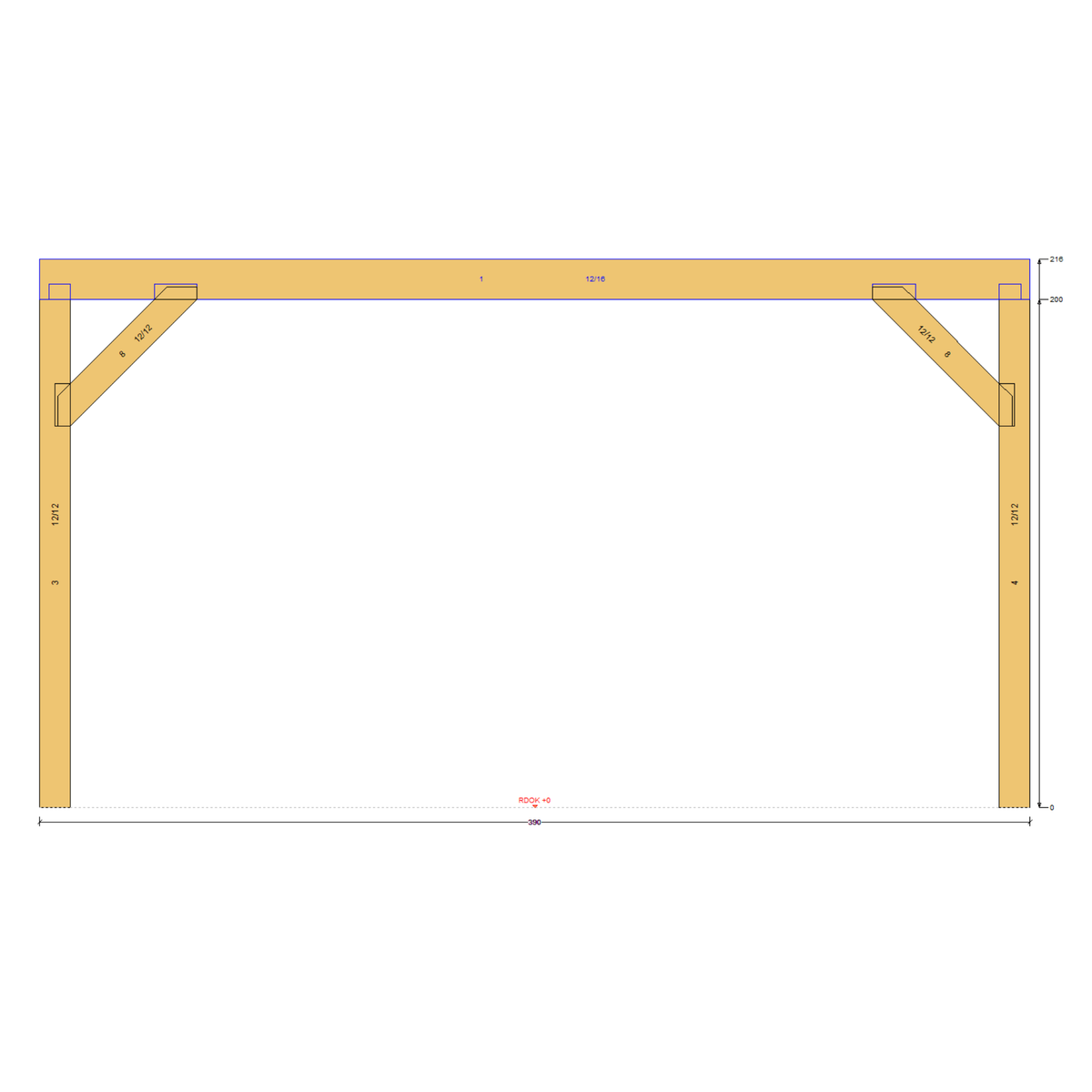

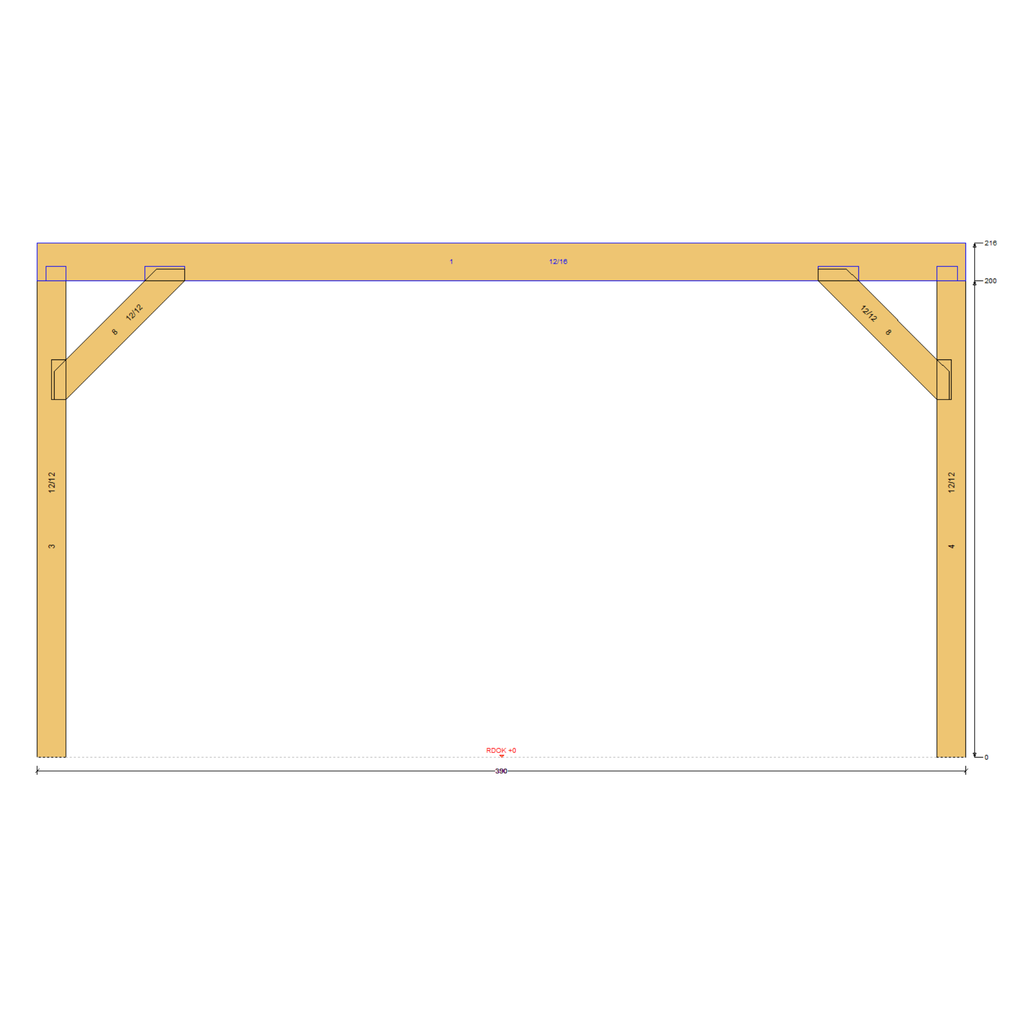

  • Bauplan Überdachung 16 Seitenansicht mit Bemaßung
  • Bauplan Überdachung 16 3D-Ansicht schräg von vorn
  • Bauplan Überdachung 16 3D-Frontansicht
  • Bauplan Überdachung 16 3D-Draufsicht
  • Bauplan Überdachung 16 Draufsicht mit Bemaßung
  • Bauplan Überdachung 16 Querschnitt mit Bemaßung
  • Bauplan Überdachung 16 Seitenansicht mit Bemaßung
Überdachung 16

Überdachung 16

3,60m x 3,90m. Die Überdachung 16 ist eine kompakte Anlehn-Überdachung mit Pultdach, die sich ideal für kleine Terrassen oder Gartenecken eignet. Mit einer Höhe von 2,47m bietet sie Schutz auf einer Fläche von 14,04m².
19,99 €
Kundenmeinungen & Erfahrungen
Jetzt Bauplan herunterladen
+1 GRATIS Bauplan inklusive
Digitaler Bauplan (PDF) – sofort als Download verfügbar
Zahlungsarten: PayPal, Kreditkarte, Klarna, Apple Pay, Google Pay, Überweisung
  • Breite: 3,60m
  • Länge: 3,90m
  • Dachüberstand Traufe: 0,40m
  • Gesamtbreite: 4,00m
  • Gesamtlänge: 3,90m
  • Gesamthöhe: 2,47m
  • Dachneigung: 3°
  • erforderliche Holzmenge: 0,68m³
  • Dachfläche: 15,62m²
Inhalt eines Bauplanes

29-Seiten als E-Book im PDF-Datei-Format, sofort lieferbar als Download

3D-Zeichnung:
Darstellung des Endproduktes anhand mehrerer 3D-Zeichnungen.

Schnitte:
Querschnitte, Längsschnitte und Ansichten durch jede Wand.

Einzelzeichnung:
Detaillierte Einzelzeichnungen mit Maßangaben sämtlicher Hölzer (Jedes verbaute Holz auf einer DIN A4 Seite in 3 Ansichten)

Draufsicht:
Vogelperspektive des Endproduktes mit allen Ebenen und Bemaßungen.

Einkaufsliste:
Übersichtliche Nummerierung und Auflistung aller Hölzer inkl. Einkaufsliste.

Massenermittlung:
Zusammenfassung der Holzliste, Abschnitte, Balkenschnitte, Dachziegeln, Dachkanten und Dachflächen.

Eine detaillierte Beschreibung unserer Baupläne findest du im FAQ-Bereich.
