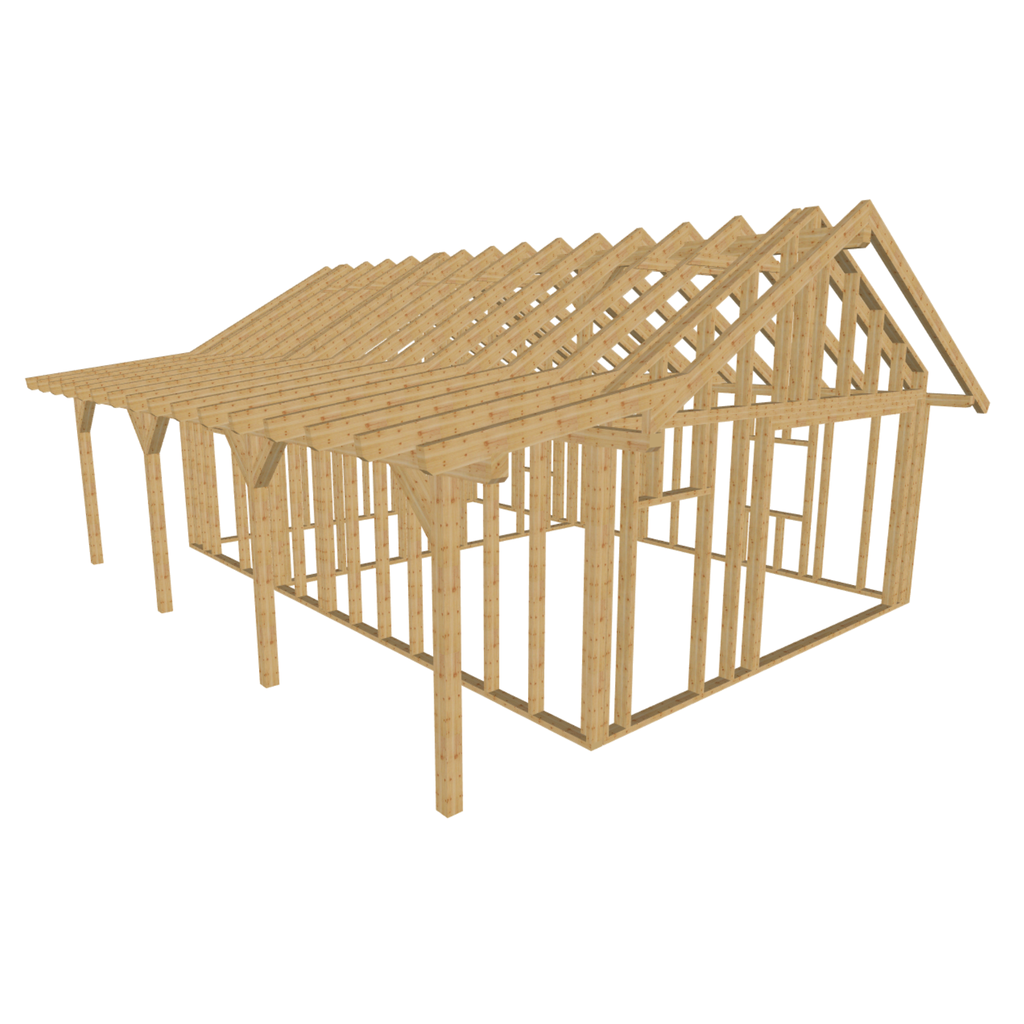

  • Bauplan Geräteschuppen 5 3D-Ansicht schräg von vorn

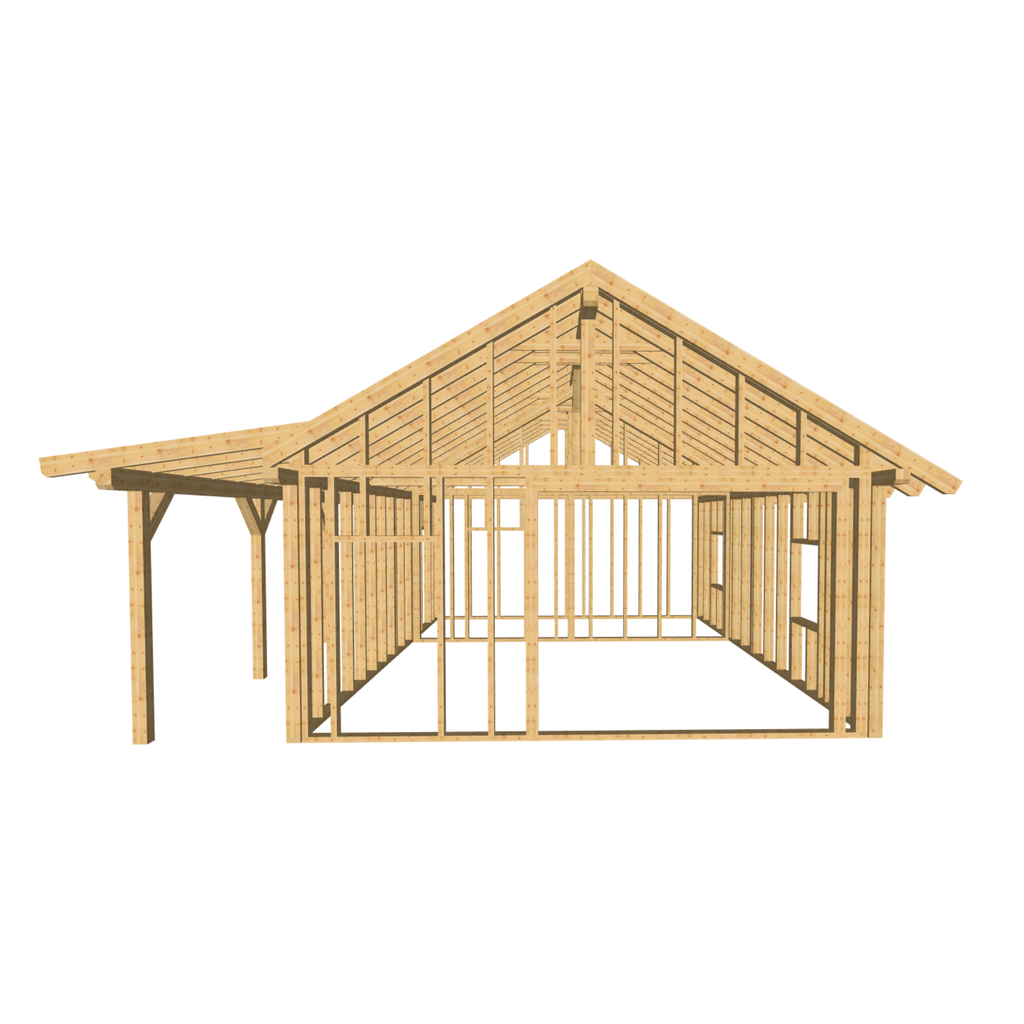

  • Bauplan Geräteschuppen 5 3D-Frontansicht

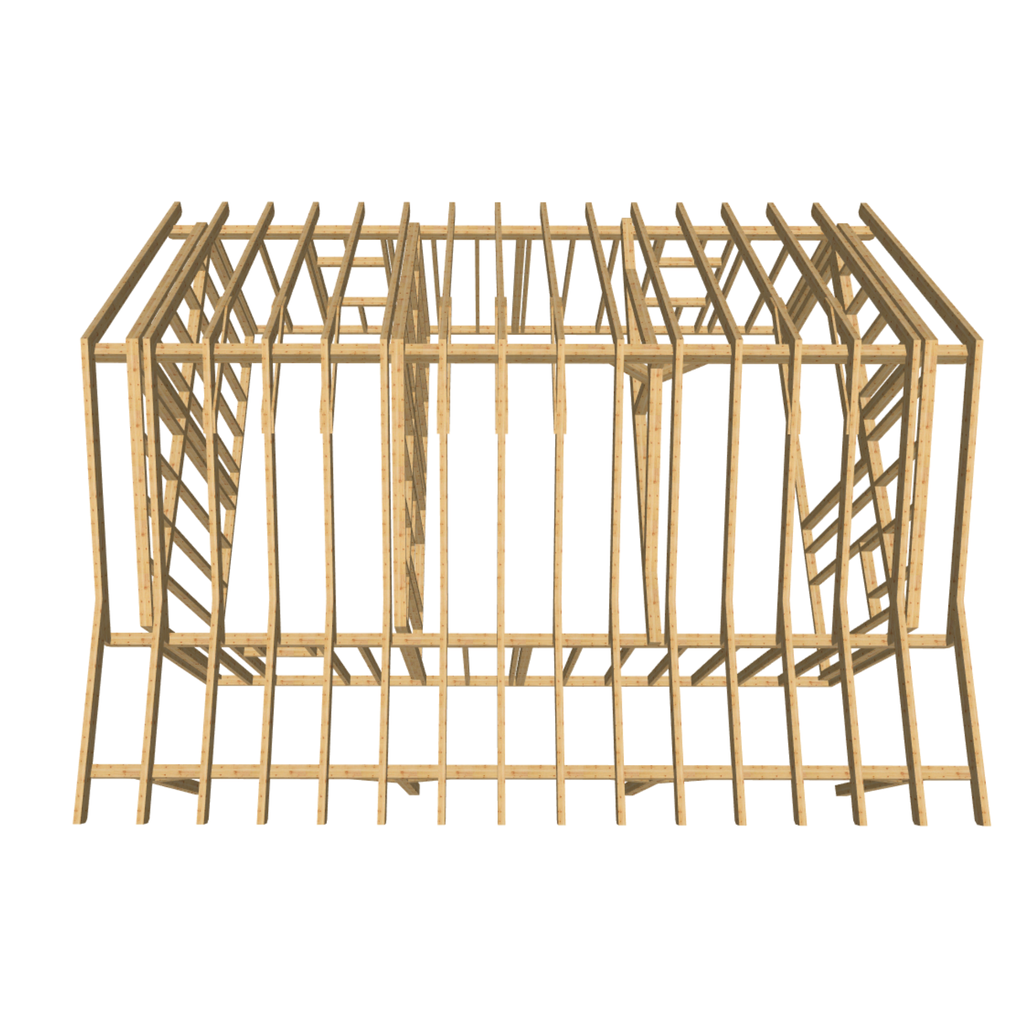

  • Bauplan Geräteschuppen 5 3D-Draufsicht

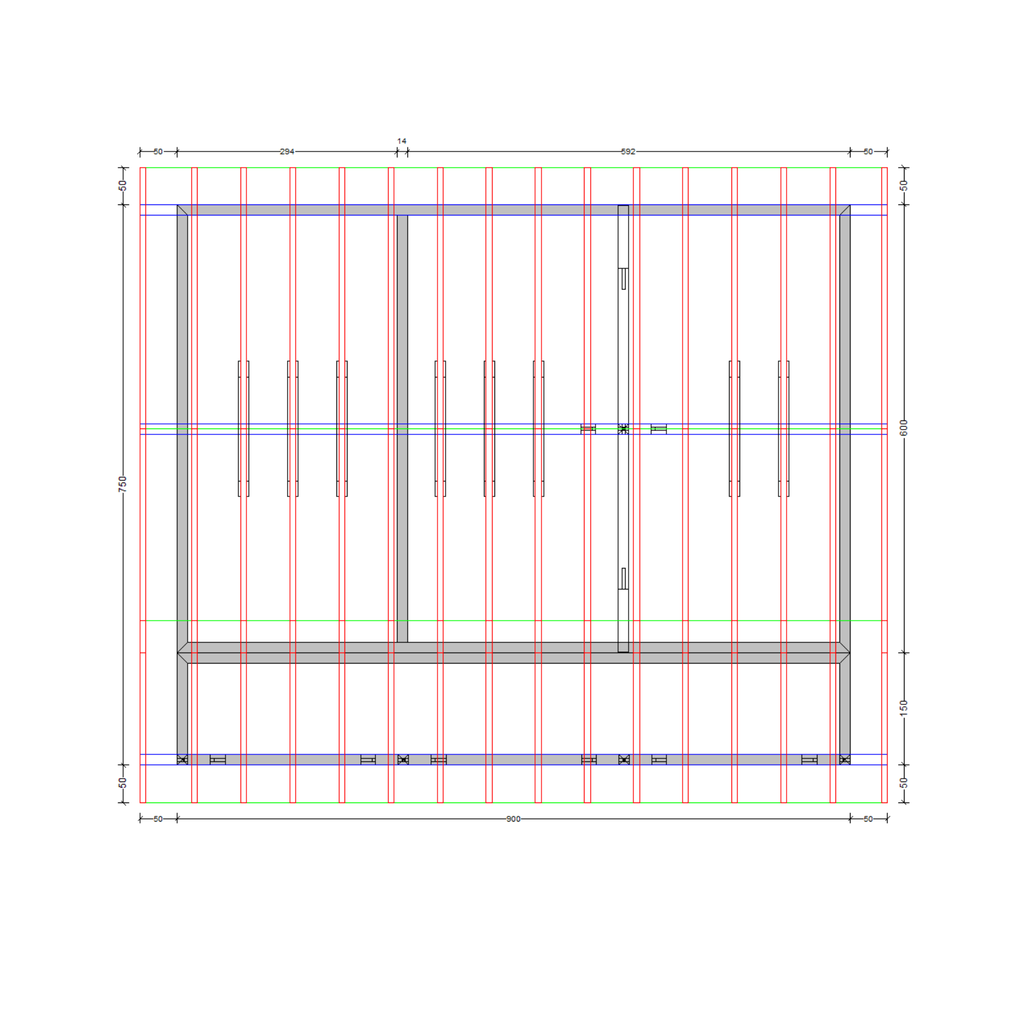

  • Bauplan Geräteschuppen 5 Draufsicht mit Bemaßung

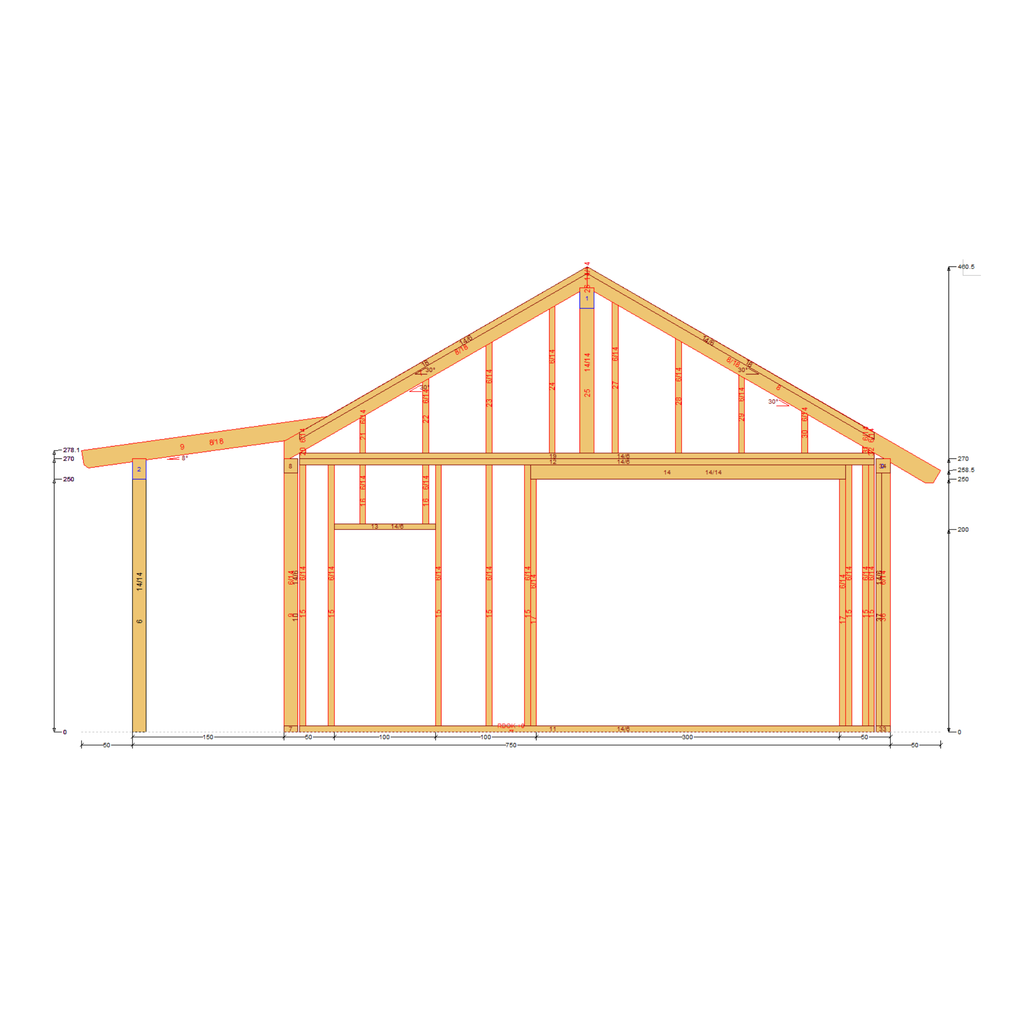

  • Bauplan Geräteschuppen 5 Querschnitt mit Bemaßung

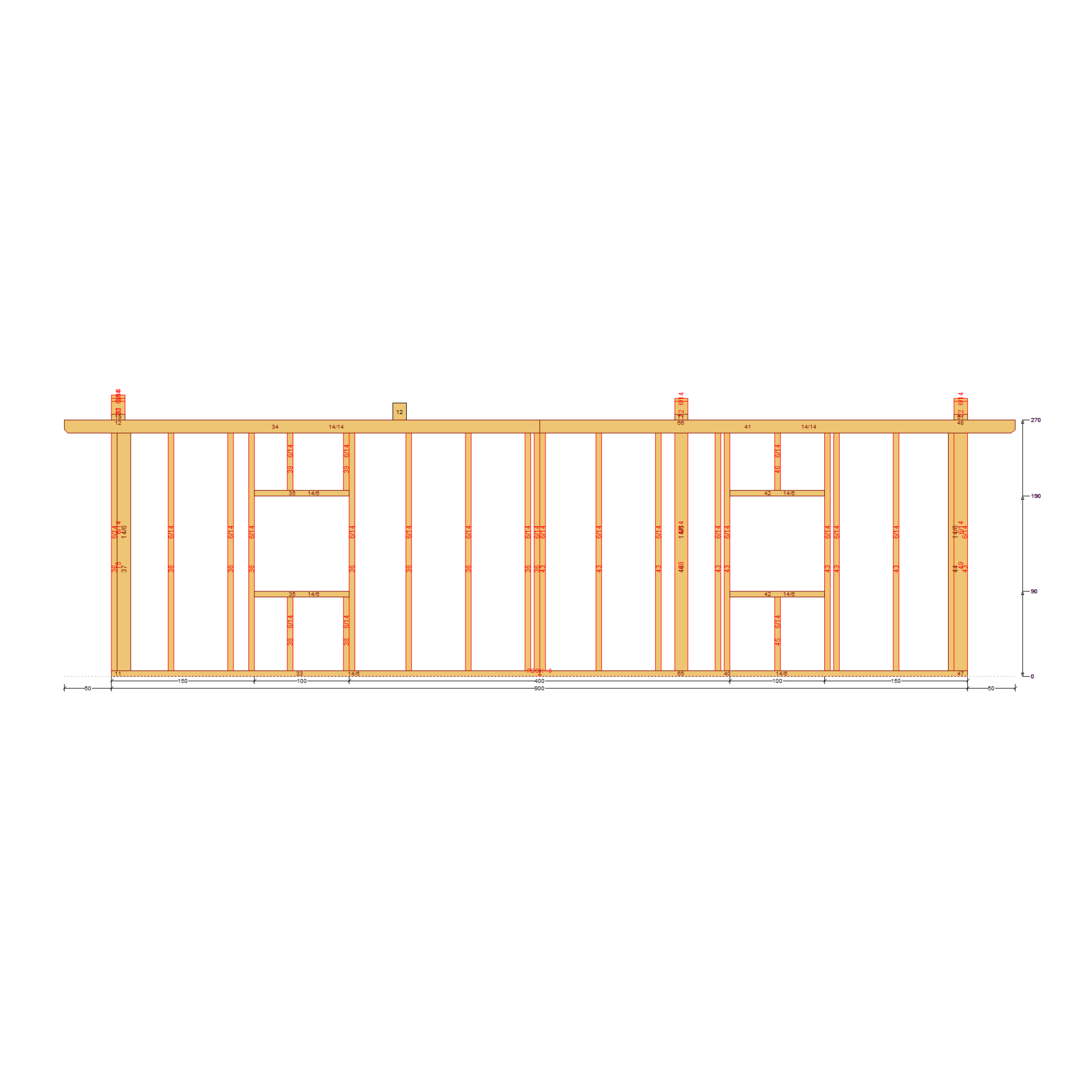

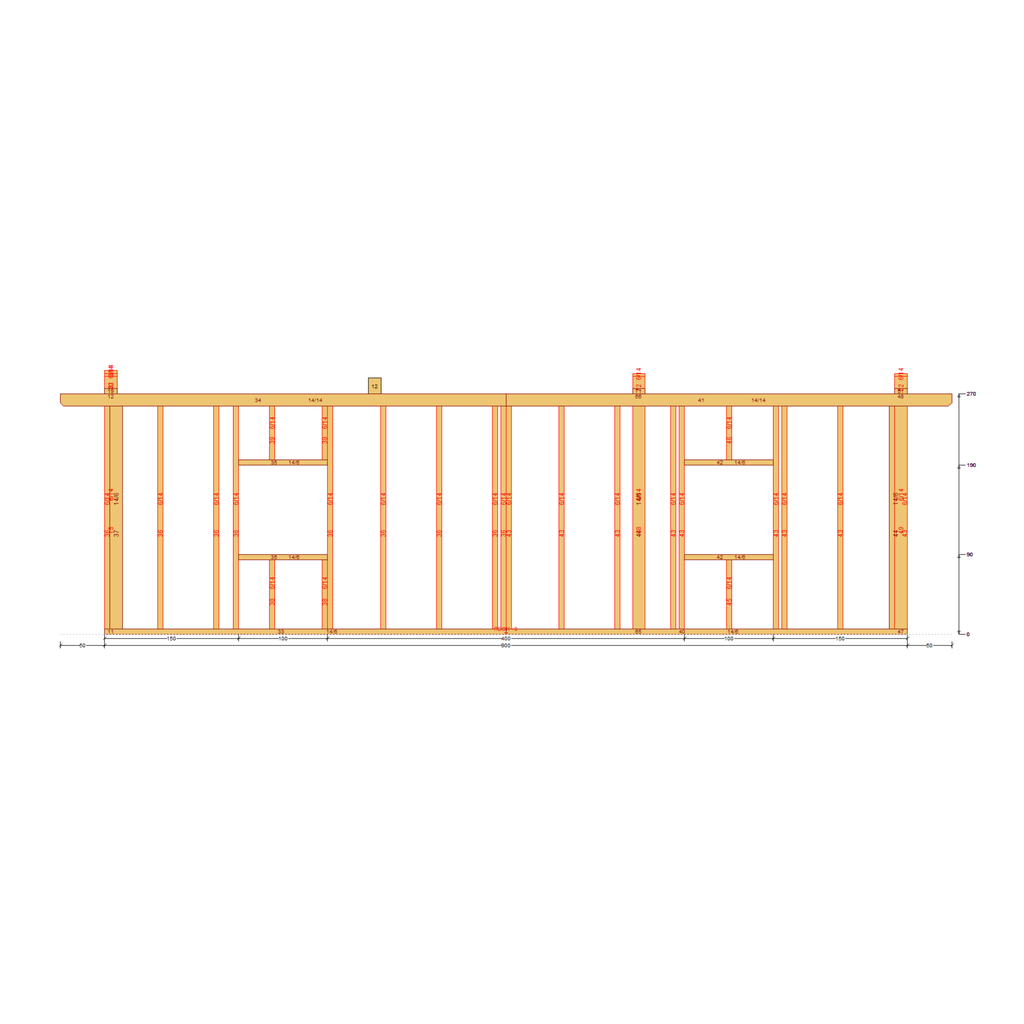

  • Bauplan Geräteschuppen 5 Seitenansicht mit Bemaßung
  • Bauplan Geräteschuppen 5 3D-Ansicht schräg von vorn
  • Bauplan Geräteschuppen 5 3D-Frontansicht
  • Bauplan Geräteschuppen 5 3D-Draufsicht
  • Bauplan Geräteschuppen 5 Draufsicht mit Bemaßung
  • Bauplan Geräteschuppen 5 Querschnitt mit Bemaßung
  • Bauplan Geräteschuppen 5 Seitenansicht mit Bemaßung
Geräteschuppen 5

Geräteschuppen 5

9,00m x 6,00m. Der Geräteschuppen 5 mit Vordach hat ein Satteldach, umfasst 54m² Grundfläche (ohne Vordach) und wird in der Holzrahmenbauweise gebaut.
Die Aussteifung erfolgt nicht durch Streben wie beim Fachwerk, sondern durch eine innenseitige 1,5cm starken Beplankung (OSB-Platten)
44,99 €
Kundenmeinungen & Erfahrungen
Jetzt Bauplan herunterladen
+1 GRATIS Bauplan inklusive
Digitaler Bauplan (PDF) – sofort als Download verfügbar
Zahlungsarten: PayPal, Kreditkarte, Klarna, Apple Pay, Google Pay, Überweisung
  • Wandstärke 0,14m
  • Länge: 9,00m
  • Breite: 6,00m
  • Vordach: 1,50m
  • Dachüberstand umlaufend: 0,50m
  • Gesamtlänge: 10,00m
  • Gesamtbreite: 8,50m
  • Firsthöhe: 4,60m
  • Dachneigung: 30°/8°
  • erforderliche Holzmenge: 7,09 m²
  • Dachfläche: 94,66 m²
Inhalt eines Bauplanes

164-Seiten als E-Book im PDF-Datei-Format, sofort lieferbar als Download

3D-Zeichnung:
Darstellung des Endproduktes anhand mehrerer 3D-Zeichnungen.

Schnitte:
Querschnitte, Längsschnitte und Ansichten durch jede Wand.

Einzelzeichnung:
Detaillierte Einzelzeichnungen mit Maßangaben sämtlicher Hölzer (Jedes verbaute Holz auf einer DIN A4 Seite in 3 Ansichten)

Draufsicht:
Vogelperspektive des Endproduktes mit allen Ebenen und Bemaßungen.

Einkaufsliste:
Übersichtliche Nummerierung und Auflistung aller Hölzer inkl. Einkaufsliste.

Massenermittlung:
Zusammenfassung der Holzliste, Abschnitte, Balkenschnitte, Dachziegeln, Dachkanten und Dachflächen.

Eine detaillierte Beschreibung unserer Baupläne findest du im FAQ-Bereich.
