Bauplan Geräteschuppen 2 3D-Ansicht schräg von vorn

Geräteschuppen 2

39,99 €
Zu Produktinformationen springen
Bauplan Geräteschuppen 2 3D-Ansicht schräg von vorn

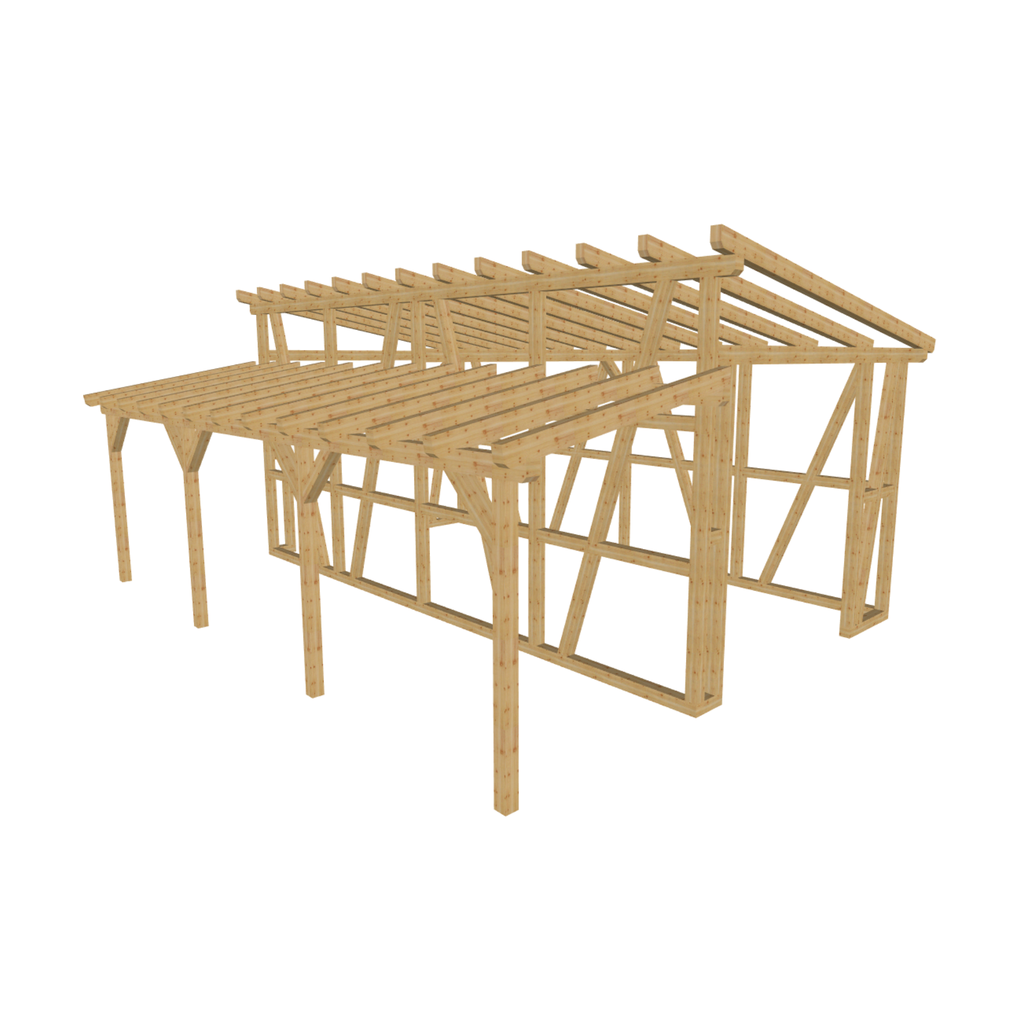

  • Bauplan Geräteschuppen 2 3D-Ansicht schräg von vorn

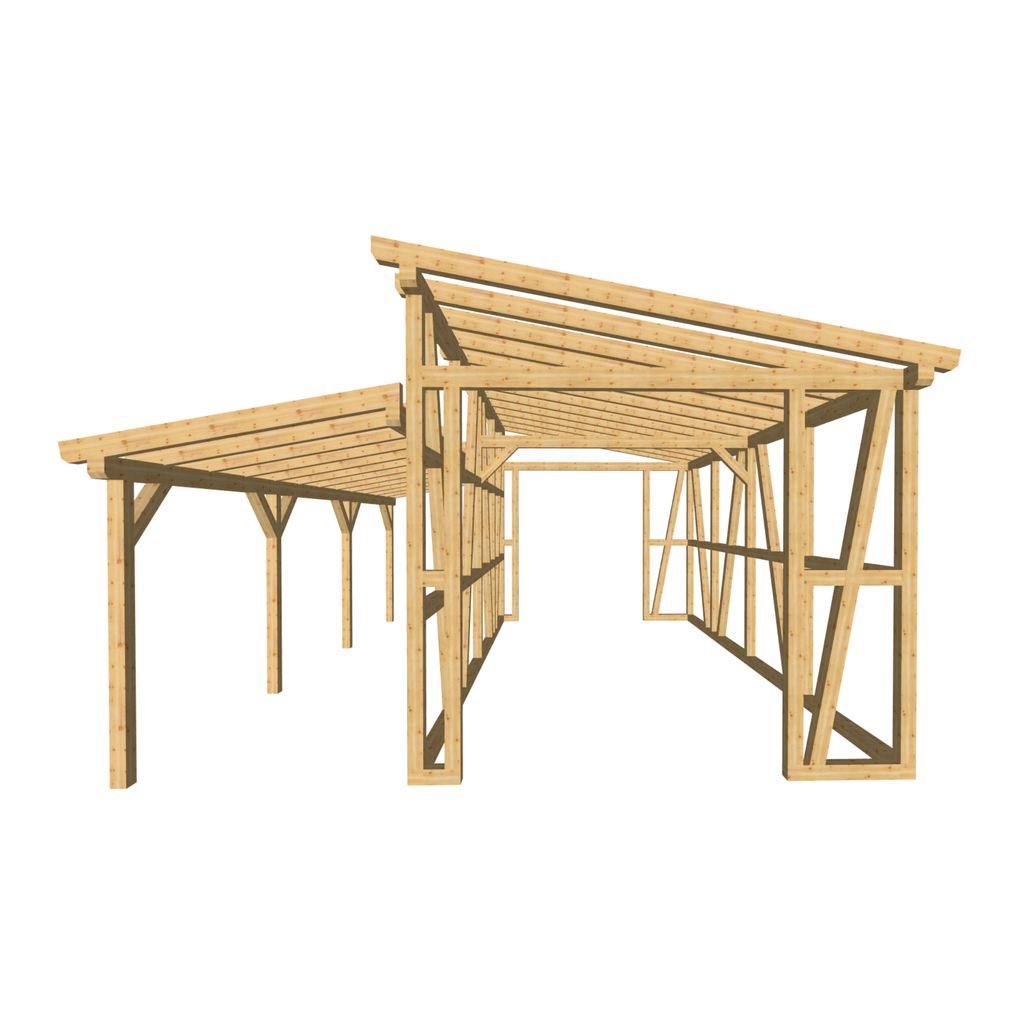

  • Bauplan Geräteschuppen 2 3D-Frontansicht

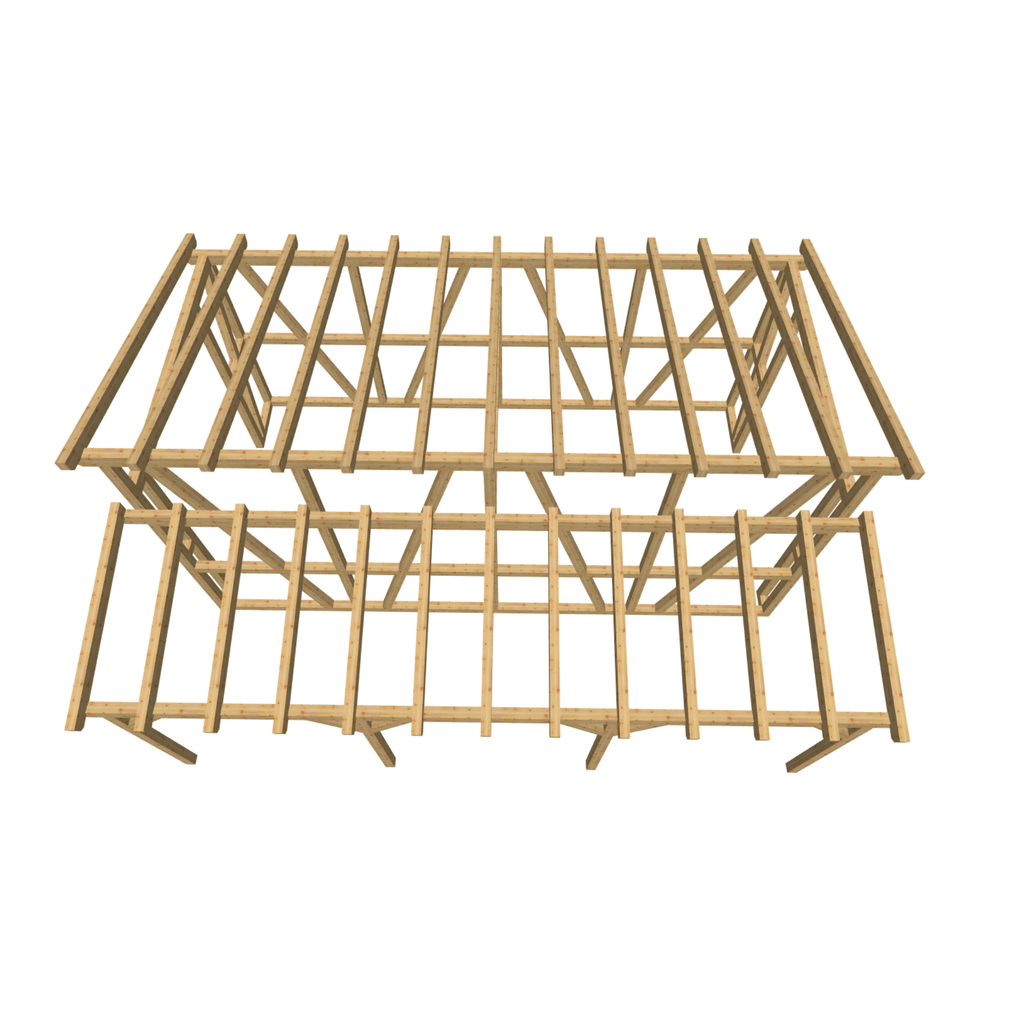

  • Bauplan Geräteschuppen 2 3D-Draufsicht

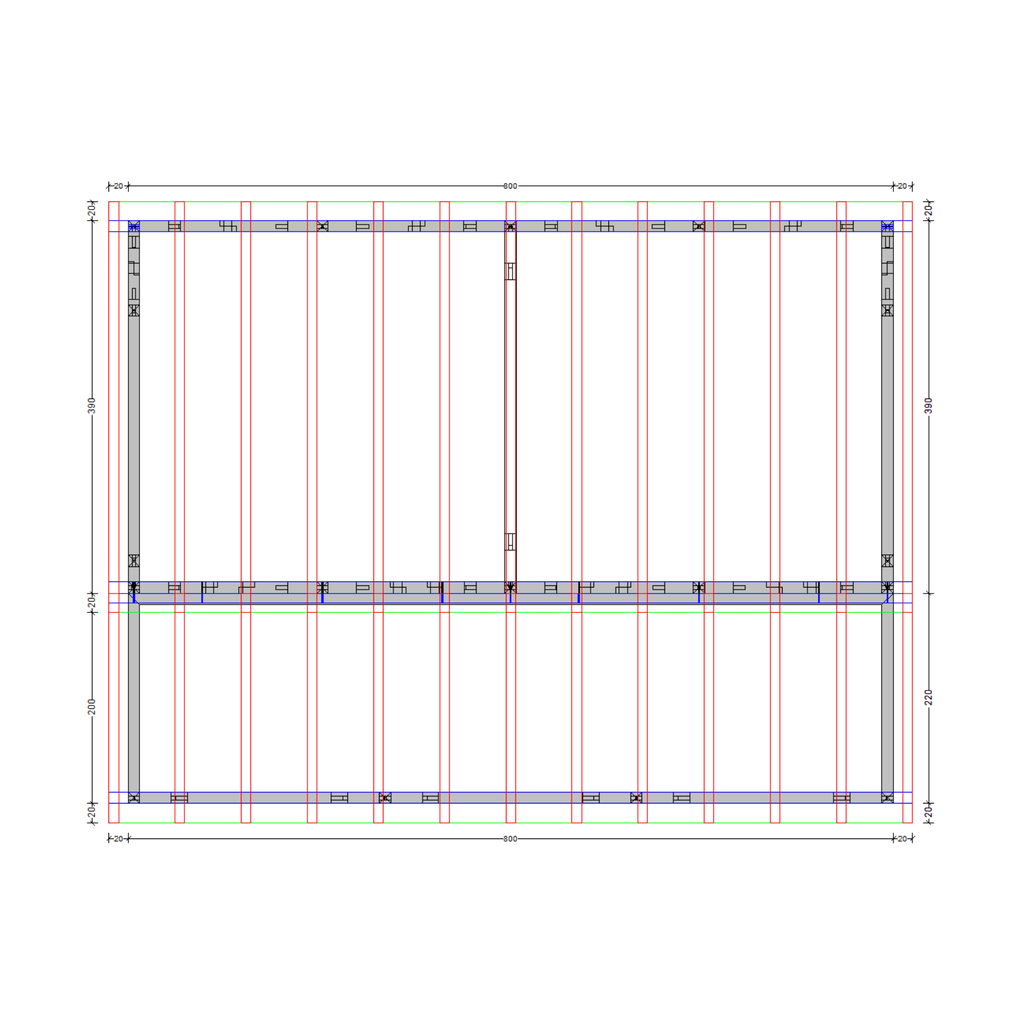

  • Bauplan Geräteschuppen 2 Draufsicht mit Bemaßung

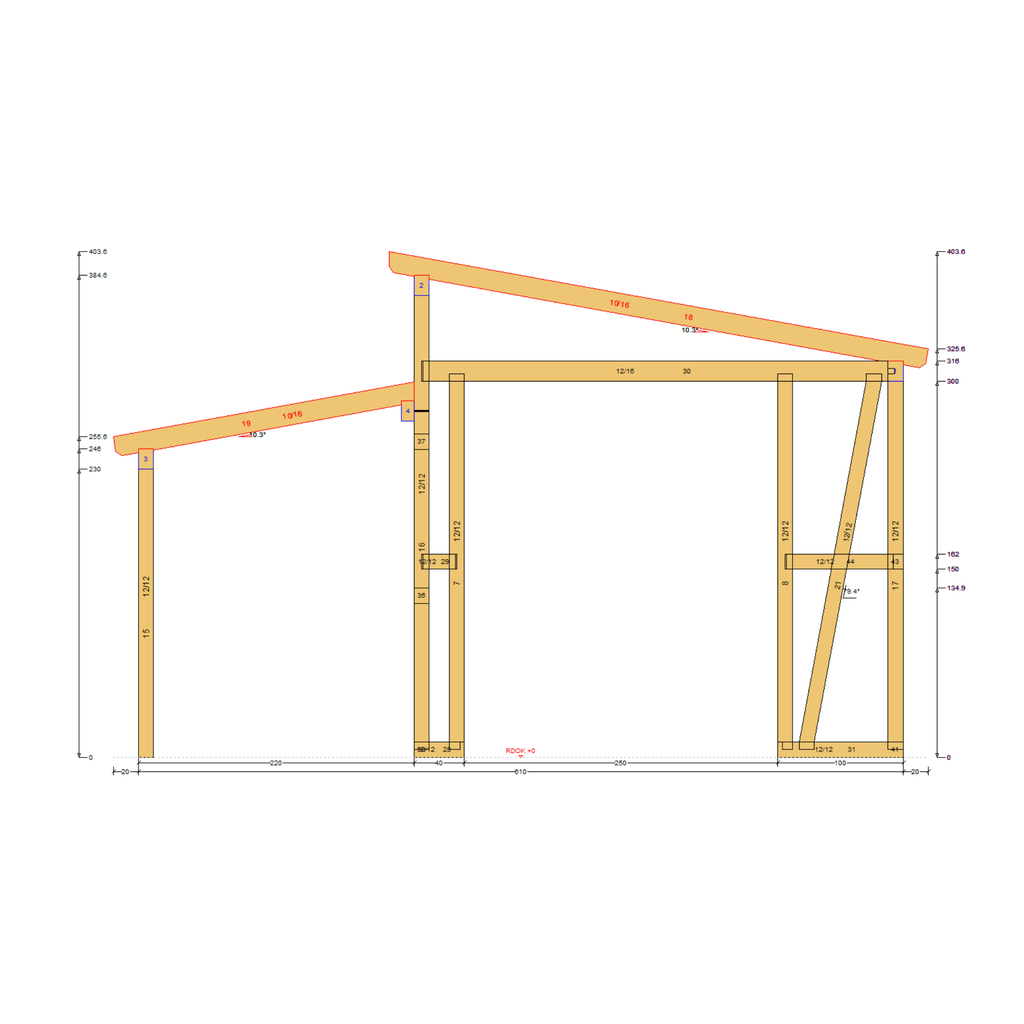

  • Bauplan Geräteschuppen 2 Querschnitt mit Bemaßung

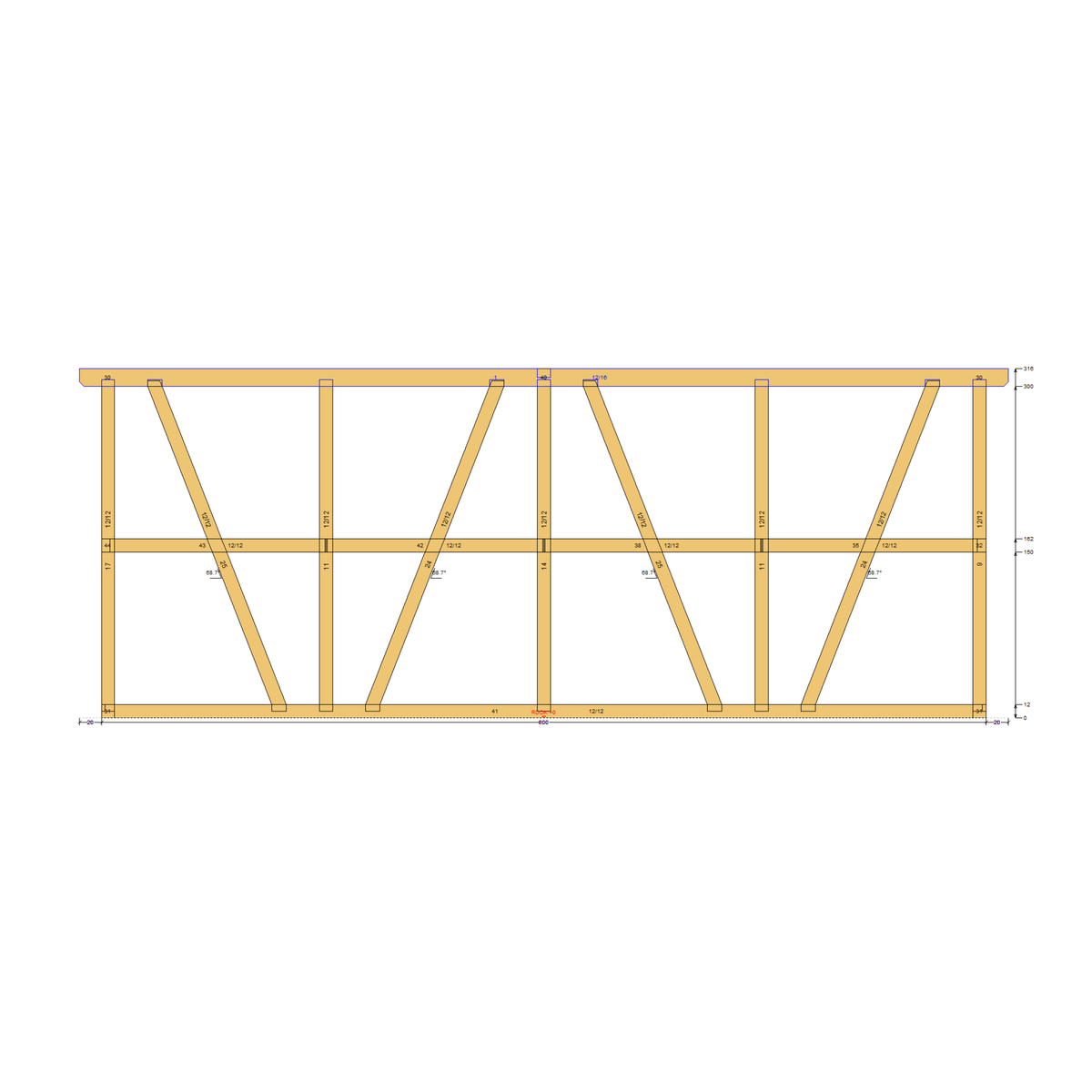

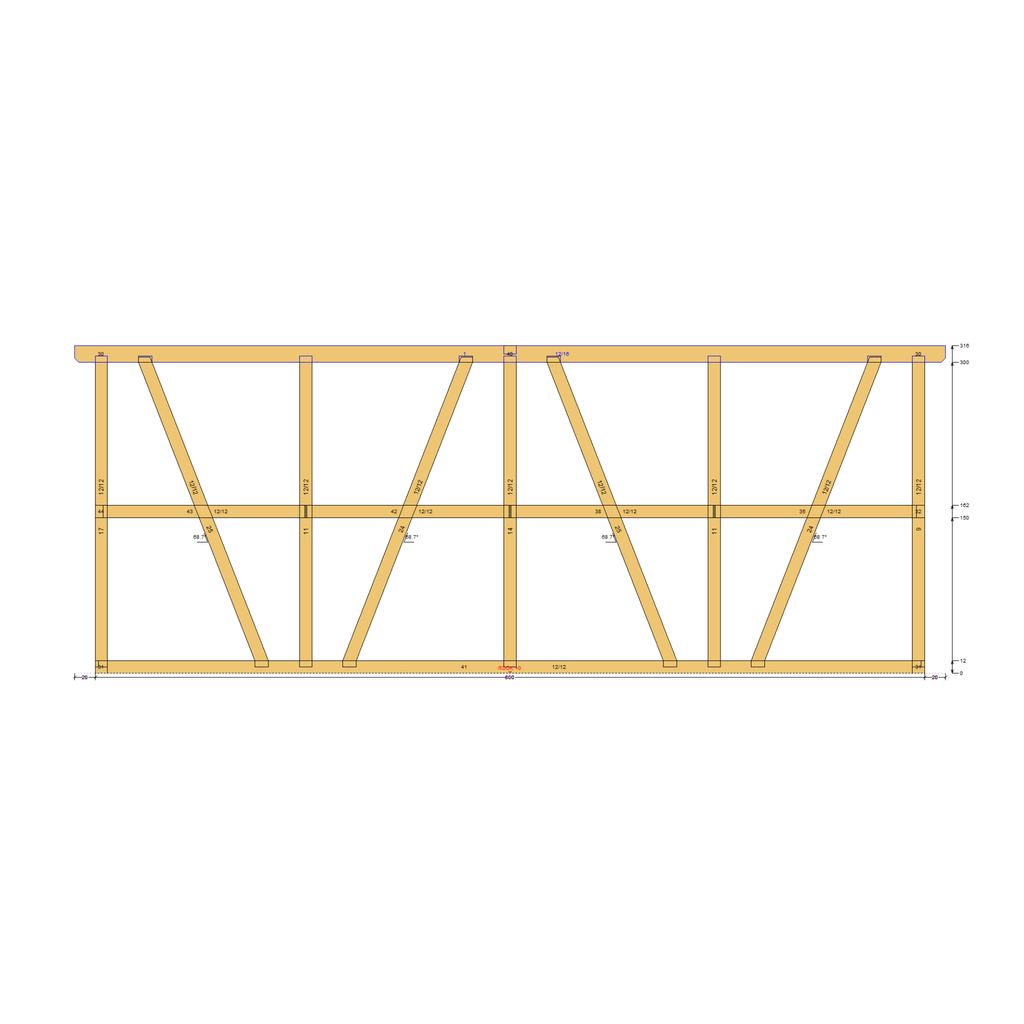

  • Bauplan Geräteschuppen 2 Seitenansicht mit Bemaßung
  • Bauplan Geräteschuppen 2 3D-Ansicht schräg von vorn
  • Bauplan Geräteschuppen 2 3D-Frontansicht
  • Bauplan Geräteschuppen 2 3D-Draufsicht
  • Bauplan Geräteschuppen 2 Draufsicht mit Bemaßung
  • Bauplan Geräteschuppen 2 Querschnitt mit Bemaßung
  • Bauplan Geräteschuppen 2 Seitenansicht mit Bemaßung
Geräteschuppen 2

Geräteschuppen 2

8,00m x 3,90m. Der Geräteschuppen 2 mit Vordach hat ein Doppel-Pultdach und Fachwerkwände und umfasst 31,2m² Grundfläche (ohne Vordach).
39,99 €
Kundenmeinungen & Erfahrungen
Jetzt Bauplan herunterladen
+1 GRATIS Bauplan inklusive
Digitaler Bauplan (PDF) – sofort als Download verfügbar
Zahlungsarten: PayPal, Kreditkarte, Klarna, Apple Pay, Google Pay, Überweisung
  • Wandstärke 0,12m
  • Länge: 8,00m
  • Breite: 3,90m
  • Vordach: 2,20m
  • Dachüberstand umlaufend: 0,20m
  • Gesamtlänge: 8,40m
  • Gesamtbreite: 6,50m
  • Firsthöhe: 4,03m
  • Dachneigung: 10,3°
  • erforderliche Holzmenge: 4,37 m³
  • Dachfläche: 57,20 m²
Inhalt eines Bauplanes

71-Seiten als E-Book im PDF-Datei-Format, sofort lieferbar als Download

3D-Zeichnung:
Darstellung des Endproduktes anhand mehrerer 3D-Zeichnungen.

Schnitte:
Querschnitte, Längsschnitte und Ansichten durch jede Wand.

Einzelzeichnung:
Detaillierte Einzelzeichnungen mit Maßangaben sämtlicher Hölzer (Jedes verbaute Holz auf einer DIN A4 Seite in 3 Ansichten)

Draufsicht:
Vogelperspektive des Endproduktes mit allen Ebenen und Bemaßungen.

Einkaufsliste:
Übersichtliche Nummerierung und Auflistung aller Hölzer inkl. Einkaufsliste.

Massenermittlung:
Zusammenfassung der Holzliste, Abschnitte, Balkenschnitte, Dachziegeln, Dachkanten und Dachflächen.

Eine detaillierte Beschreibung unserer Baupläne findest du im FAQ-Bereich.
