Name: Pavillon-Walmdach 21
Brand: holz-bauplan.de
Price: 24.99 EUR
Availability: InStock

Pavillon-Walmdach 21

24,99 €

5,00m x 3,40m. Der Pavillon-Walmdach 21 besticht mit seiner Größe von 17m² Grundfläche und einem Fachwerk-Geländer, das sowohl Funktionalität als auch Stil bietet. Das Walmdach sorgt für umfangreichen Schutz, und die Gesamthöhe von 3,07m verleiht dem Bauwerk Eleganz. Die 68-seitige PDF-Bauanleitung ermöglicht es dir, deinen Pavillon einfach selbst zu errichten.

24,99 €

Kundenmeinungen & Erfahrungen

Jetzt Bauplan herunterladen

+1 GRATIS Bauplan inklusive
Digitaler Bauplan (PDF) – sofort als Download verfügbar

Zahlungsarten: PayPal, Kreditkarte, Klarna, Apple Pay, Google Pay, Überweisung

Länge: 5,00m
Breite: 3,40m
Dachüberstand: 0,30m (umlaufend)
Gesamtbreite: 4,00m
Gesamtlänge: 5,60m
Durchgangshöhe: 2,04m
Firsthöhe 3,07m
Dachneigung: 25°
erforderliche Holzmenge: 2,23m³
Dachfläche: 24,70m²

68-Seiten als E-Book im PDF-Datei-Format, sofort lieferbar als Download

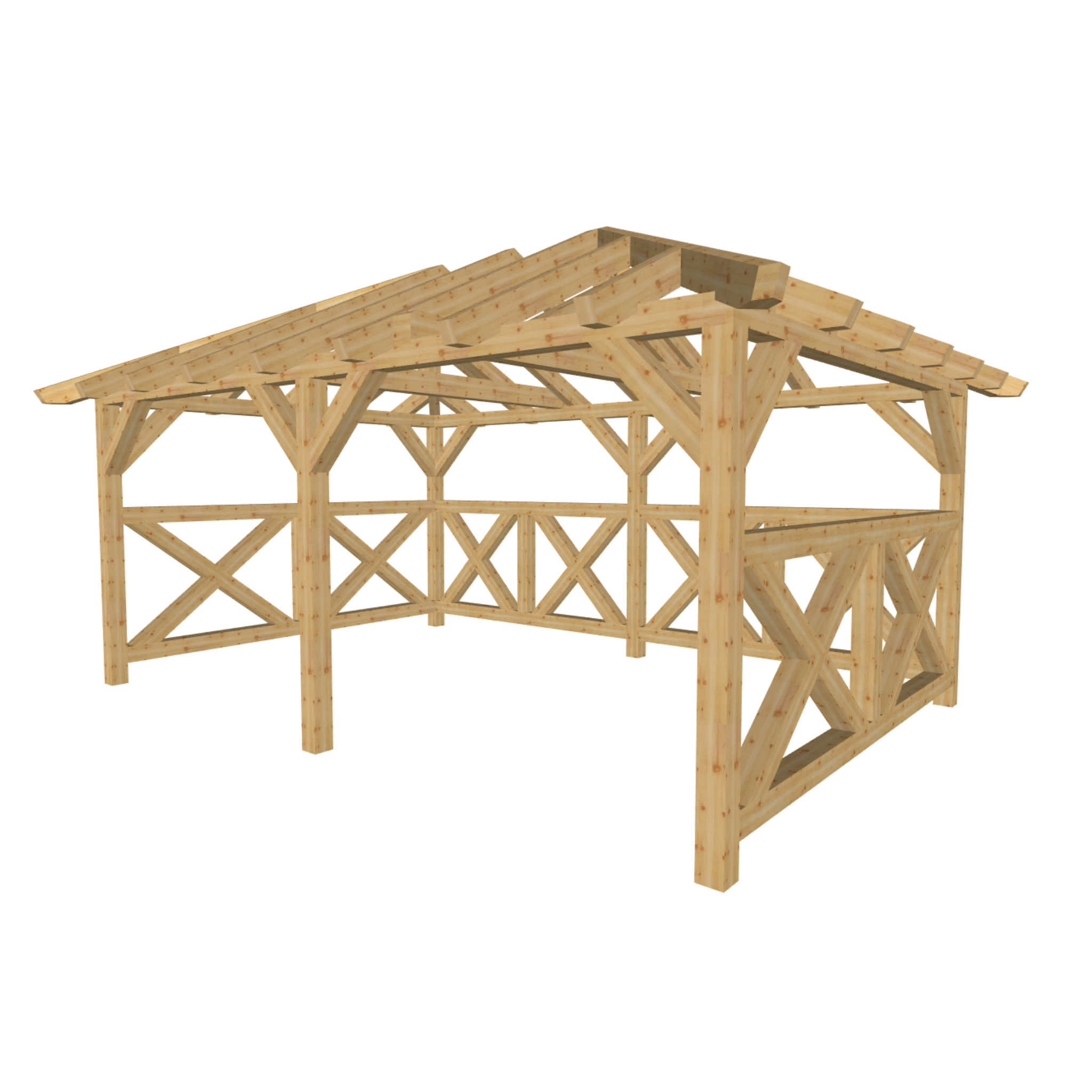

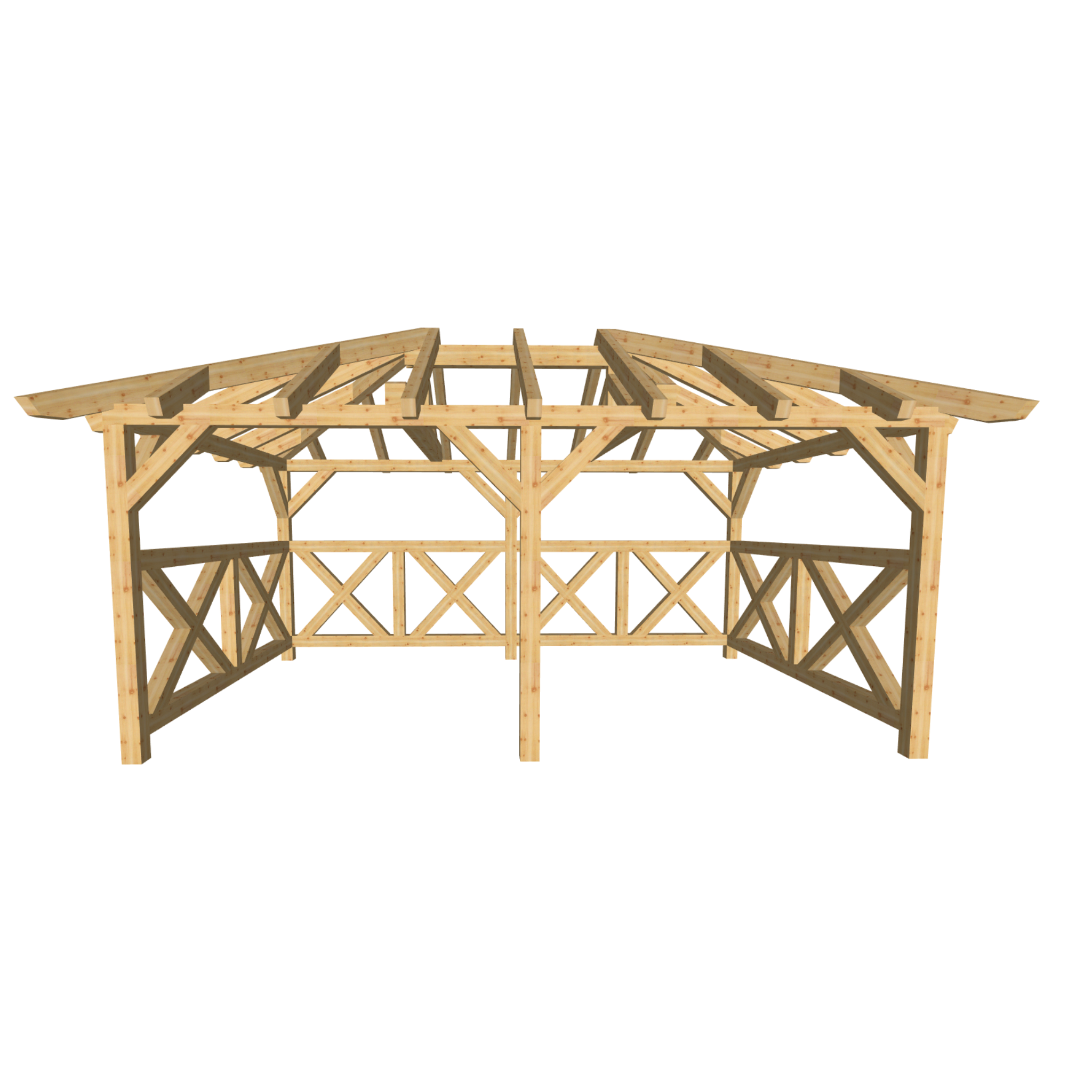

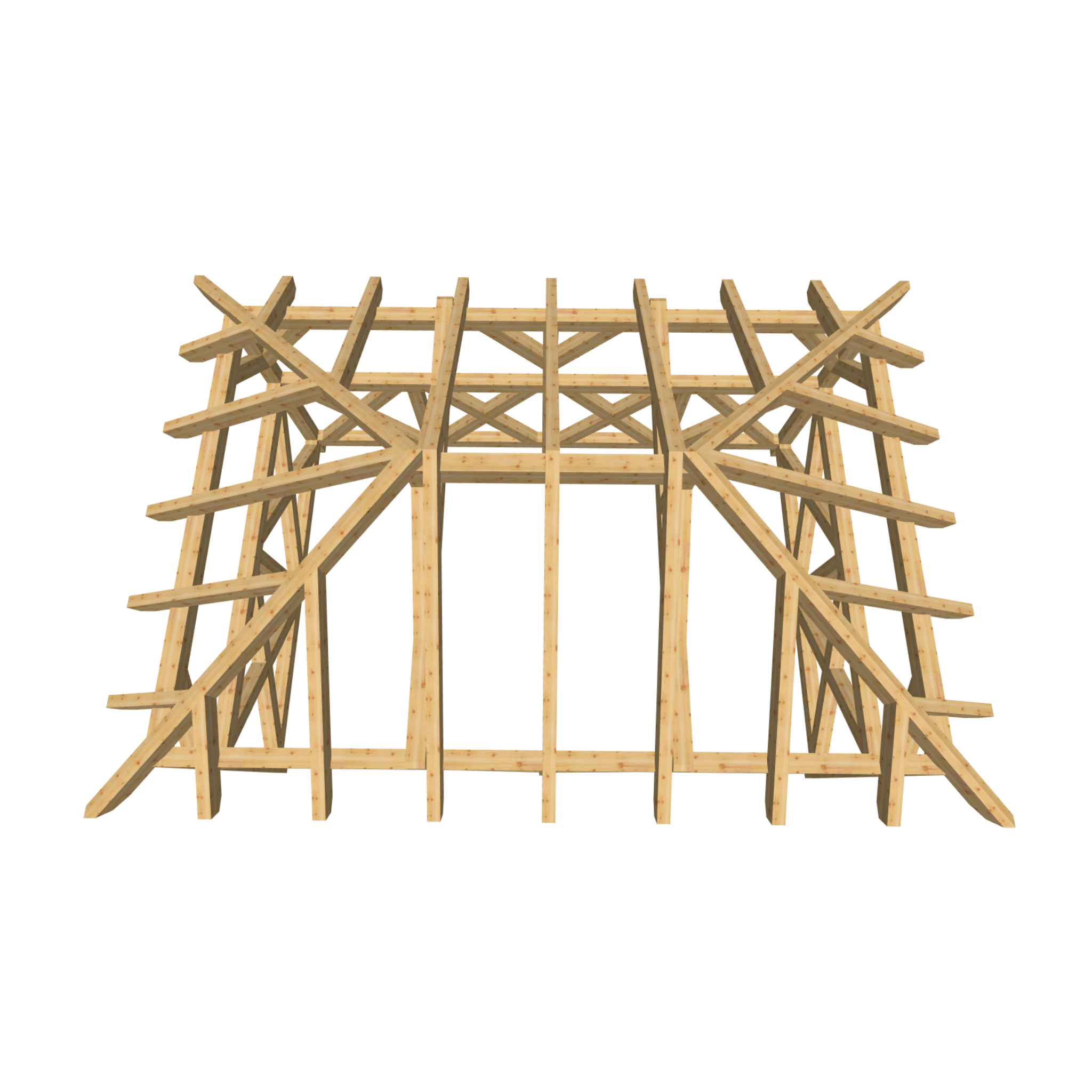

3D-Zeichnung:
Darstellung des Endproduktes anhand mehrerer 3D-Zeichnungen.

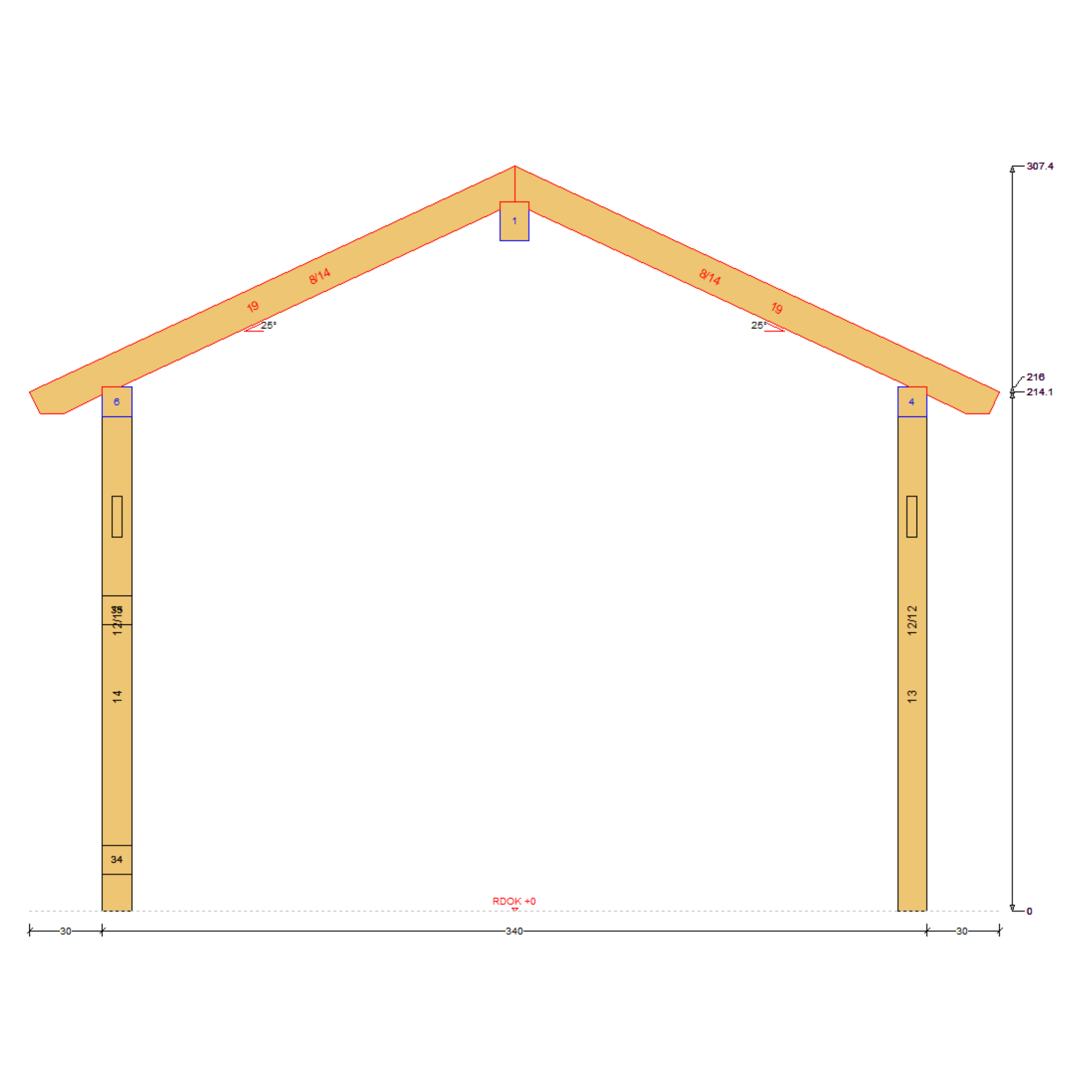

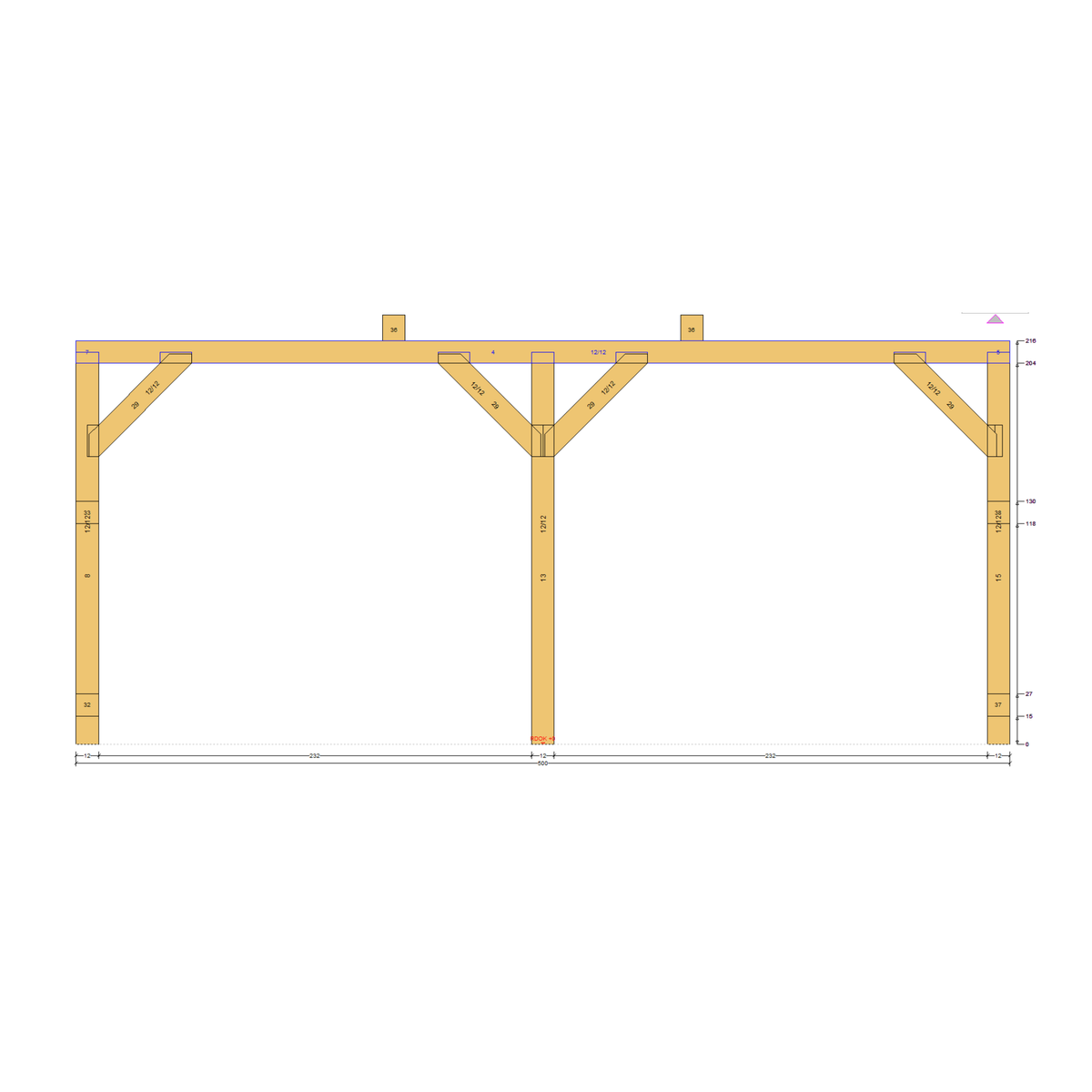

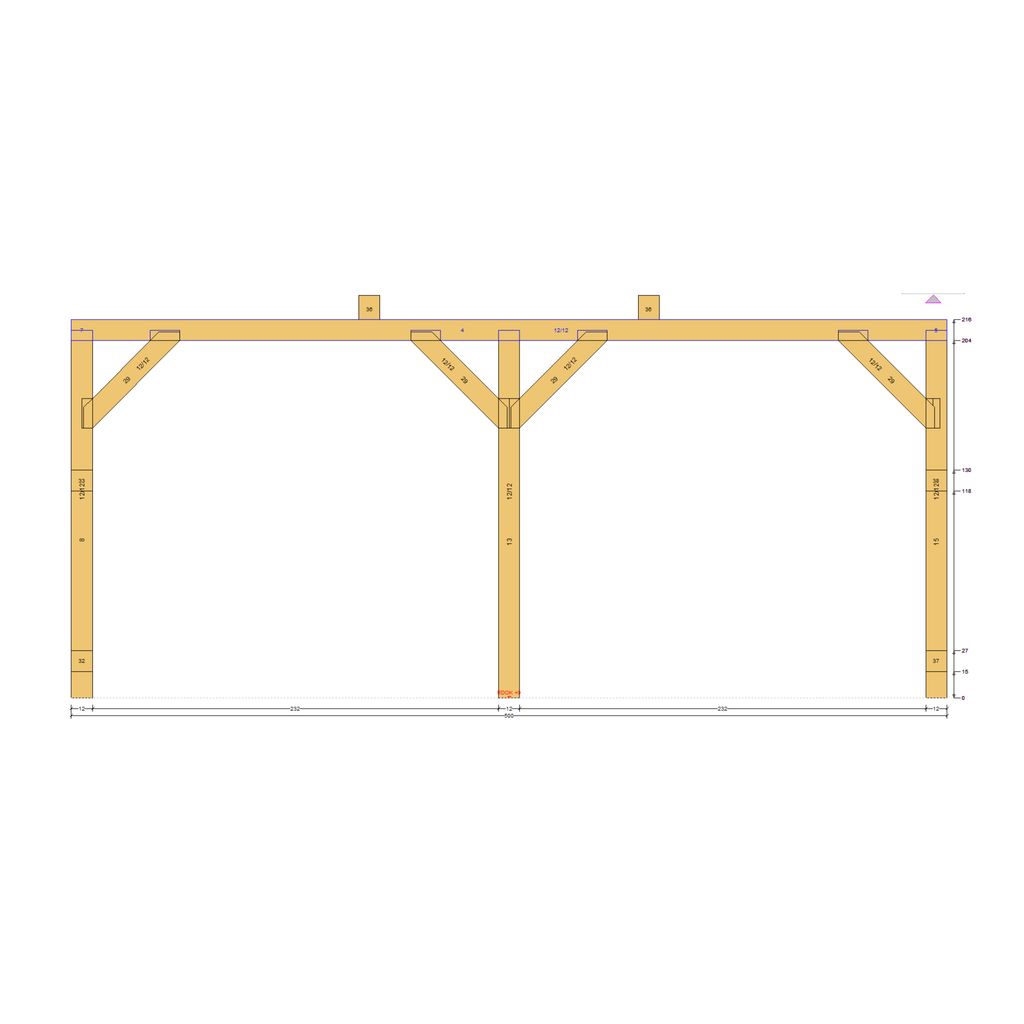

Schnitte:
Querschnitte, Längsschnitte und Ansichten durch jede Wand.

Einzelzeichnung:
Detaillierte Einzelzeichnungen mit Maßangaben sämtlicher Hölzer (Jedes verbaute Holz auf einer DIN A4 Seite in 3 Ansichten)

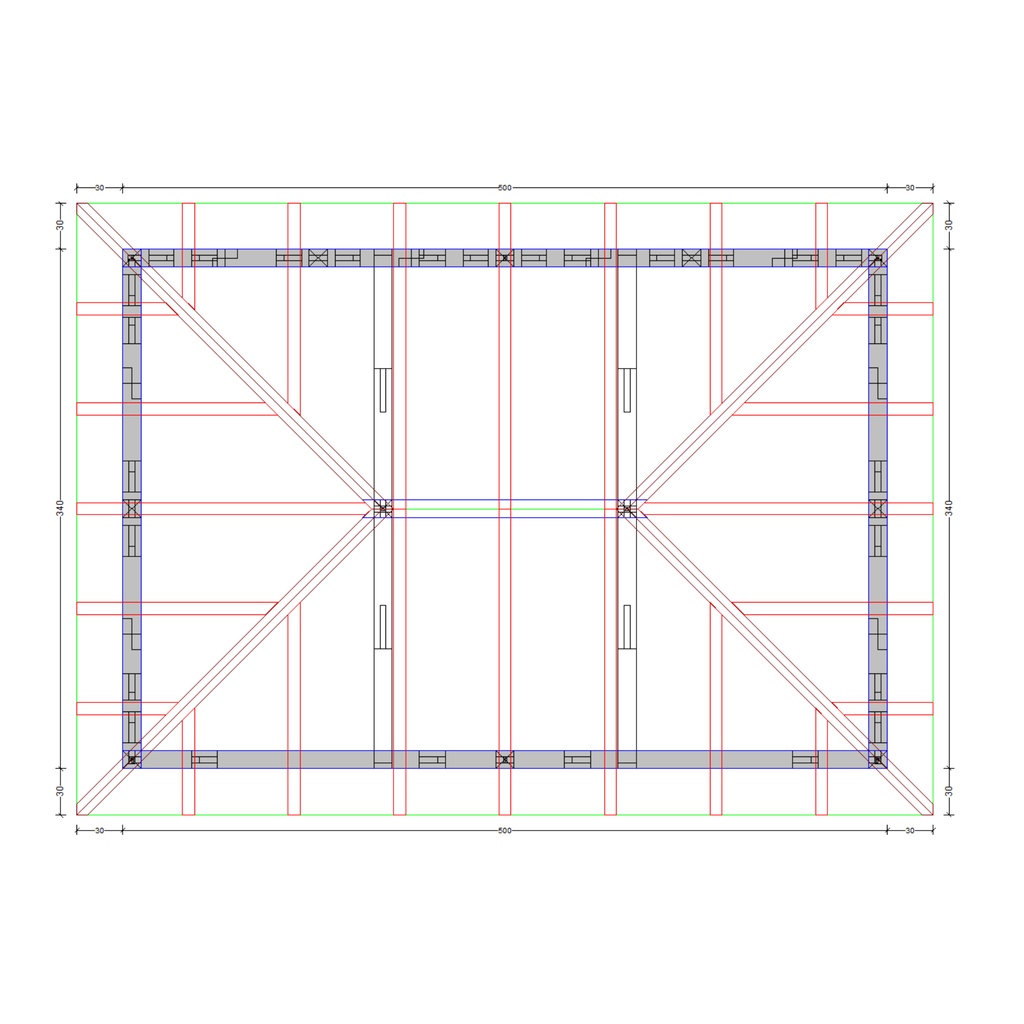

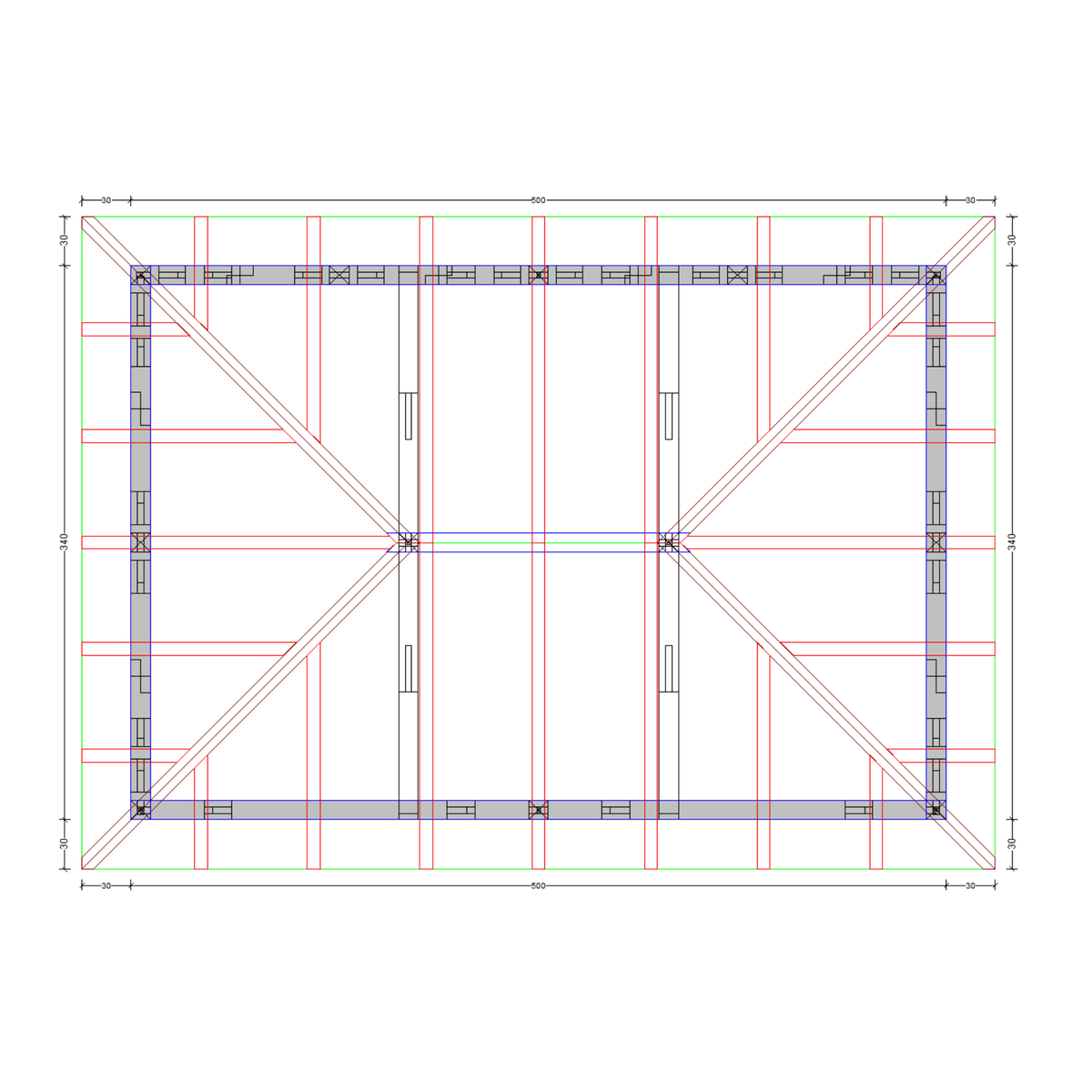

Draufsicht:
Vogelperspektive des Endproduktes mit allen Ebenen und Bemaßungen.

Einkaufsliste:
Übersichtliche Nummerierung und Auflistung aller Hölzer inkl. Einkaufsliste.

Massenermittlung:
Zusammenfassung der Holzliste, Abschnitte, Balkenschnitte, Dachziegeln, Dachkanten und Dachflächen.

Eine detaillierte Beschreibung unserer Baupläne findest du im FAQ-Bereich.
