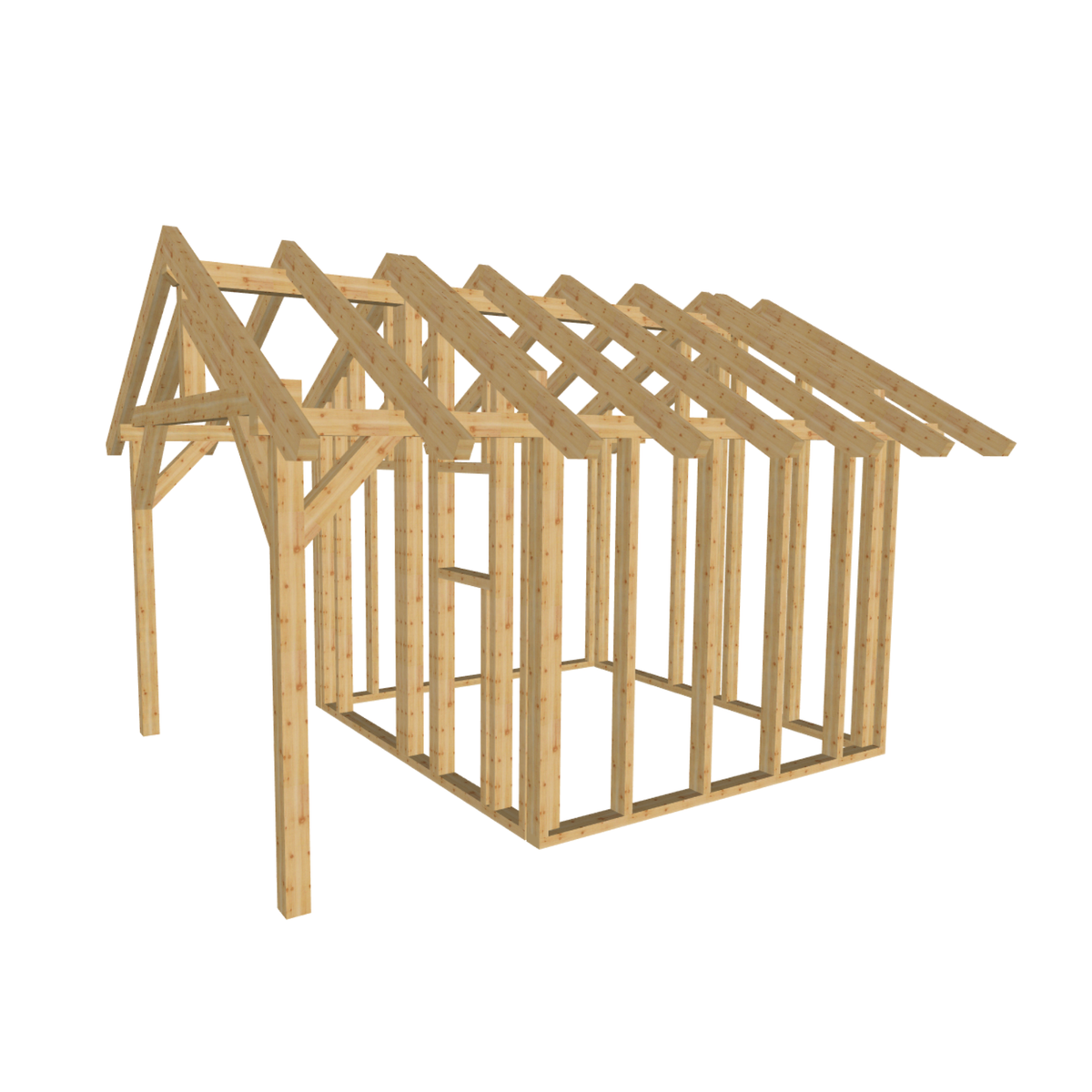

  • Bauplan Gartenhaus 38 3D-Ansicht schräg von vorn

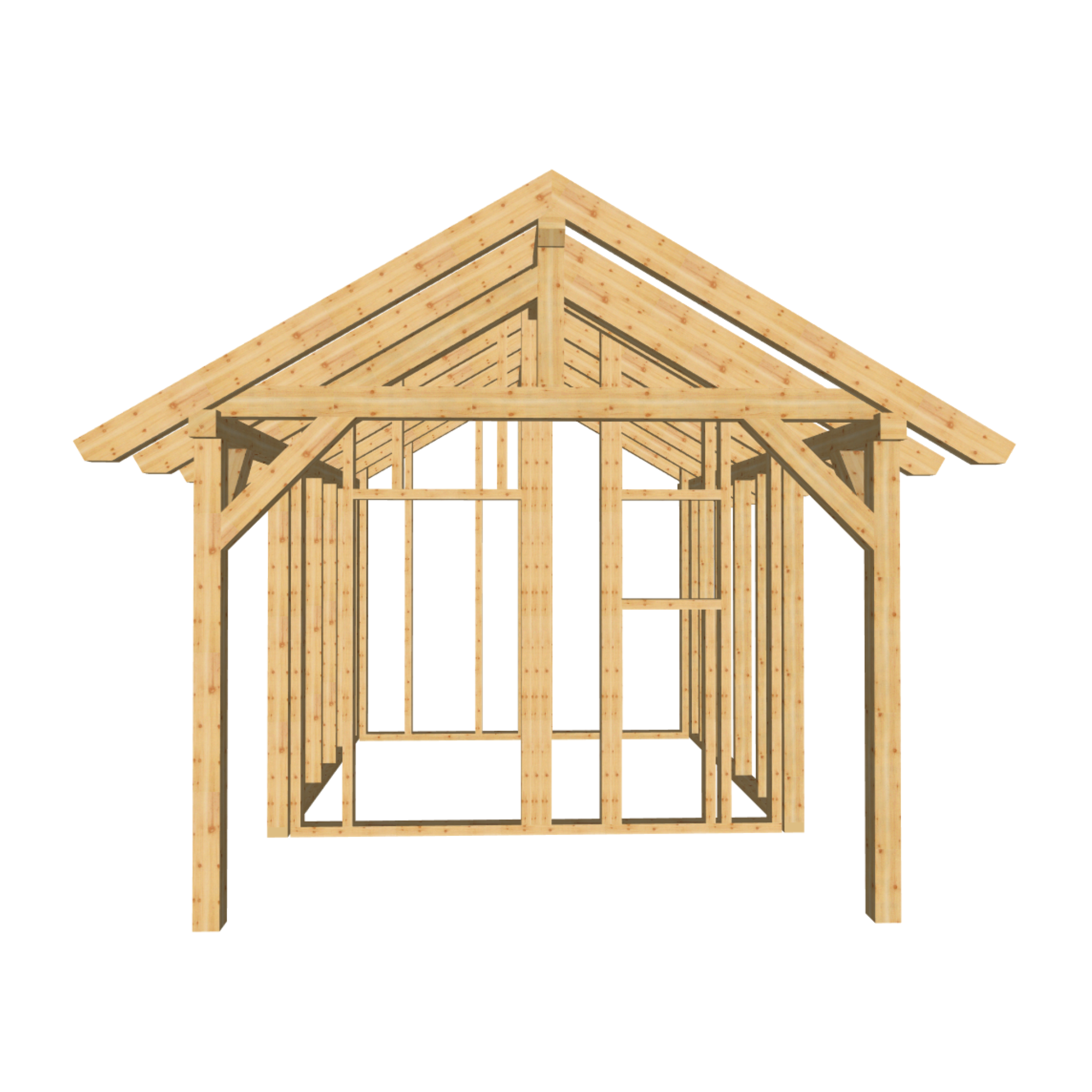

  • Bauplan Gartenhaus 38 3D-Frontansicht

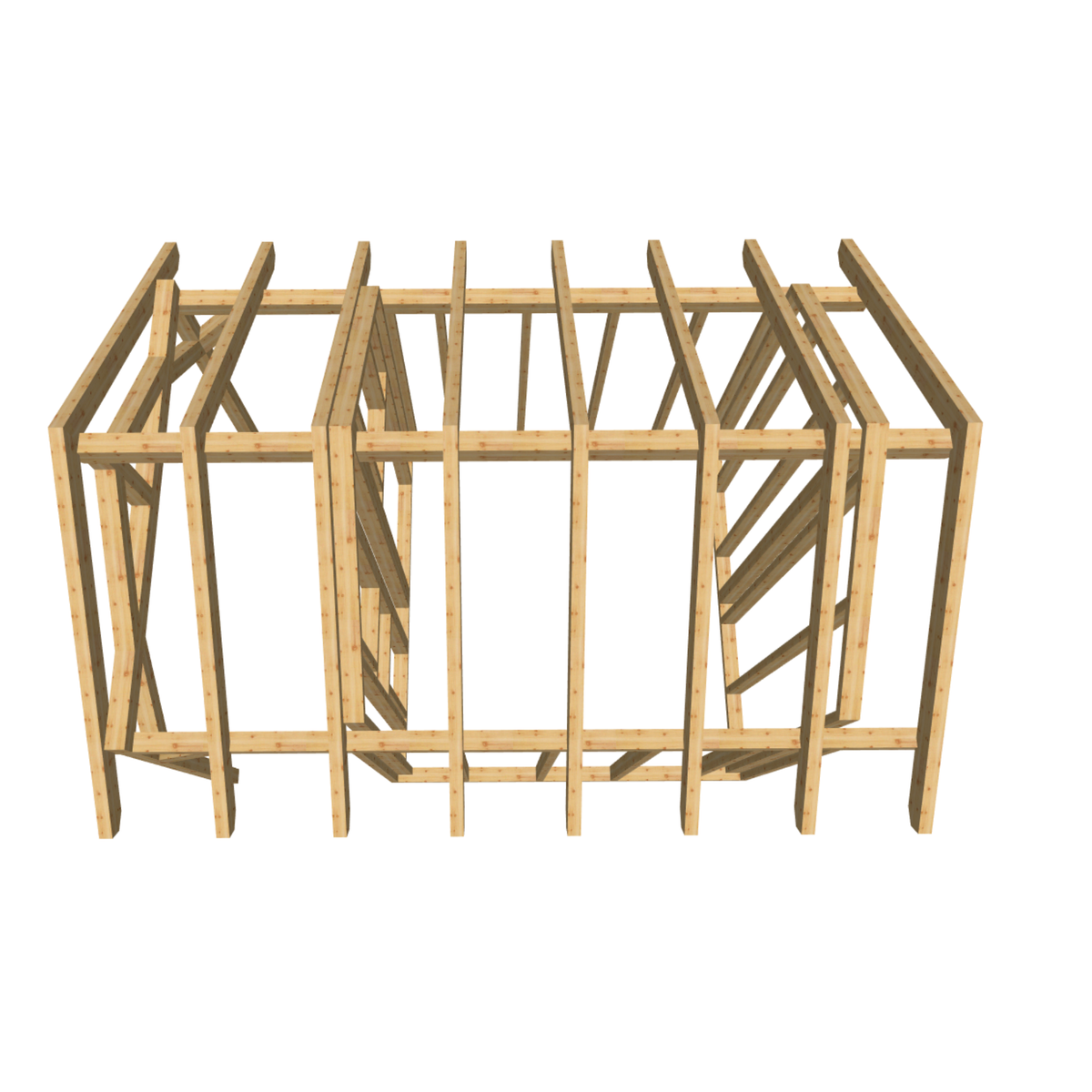

  • Bauplan Gartenhaus 38 3D-Draufsicht

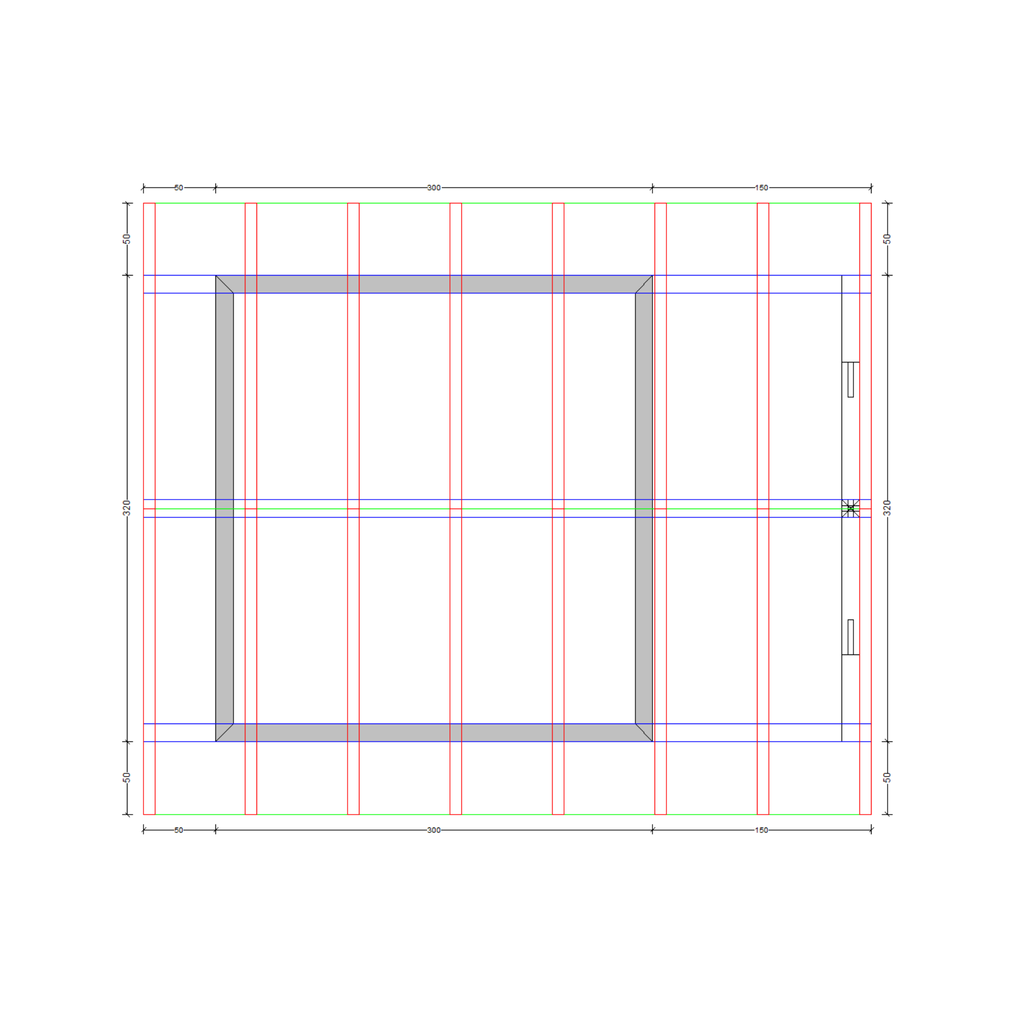

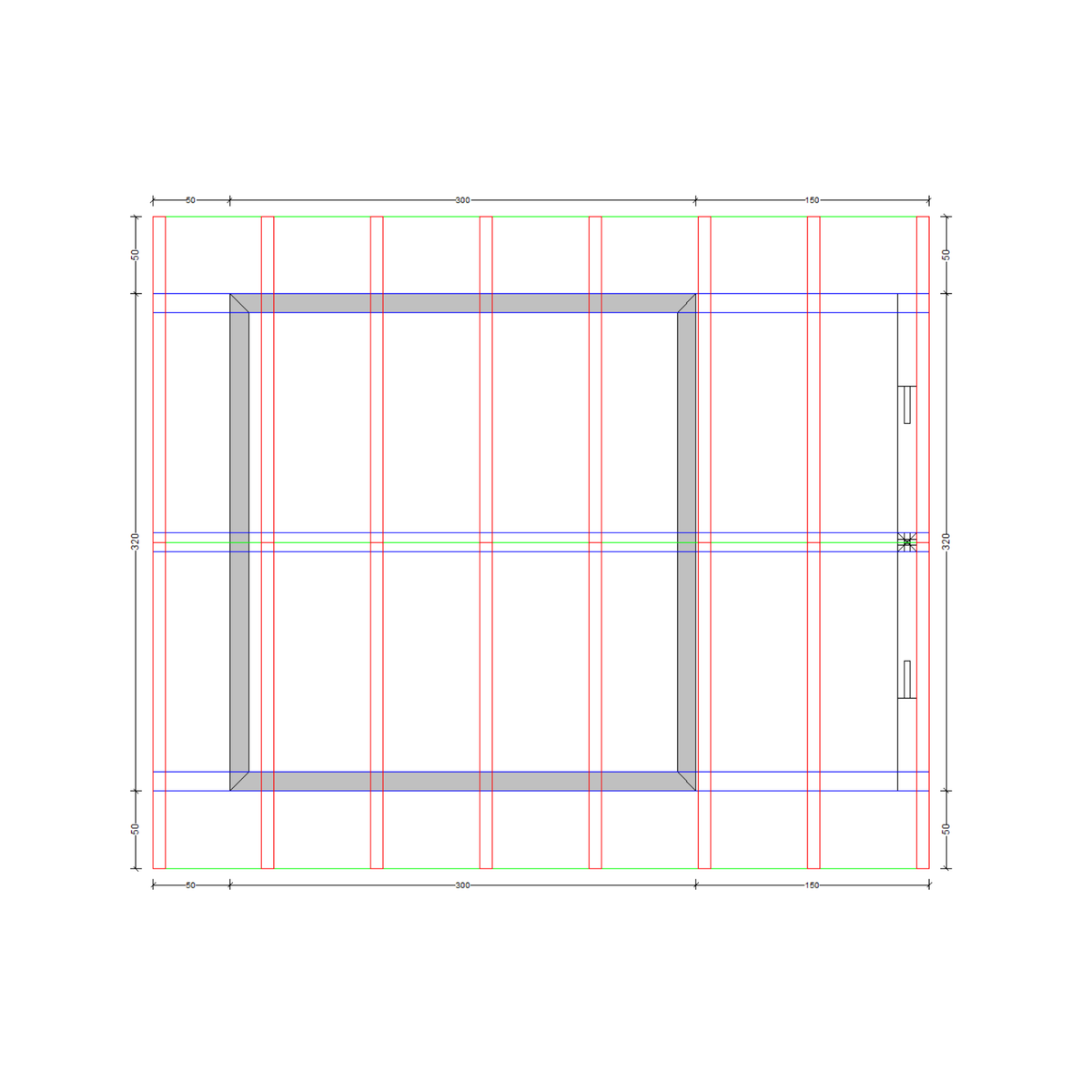

  • Bauplan Gartenhaus 38 Draufsicht mit Bemaßung

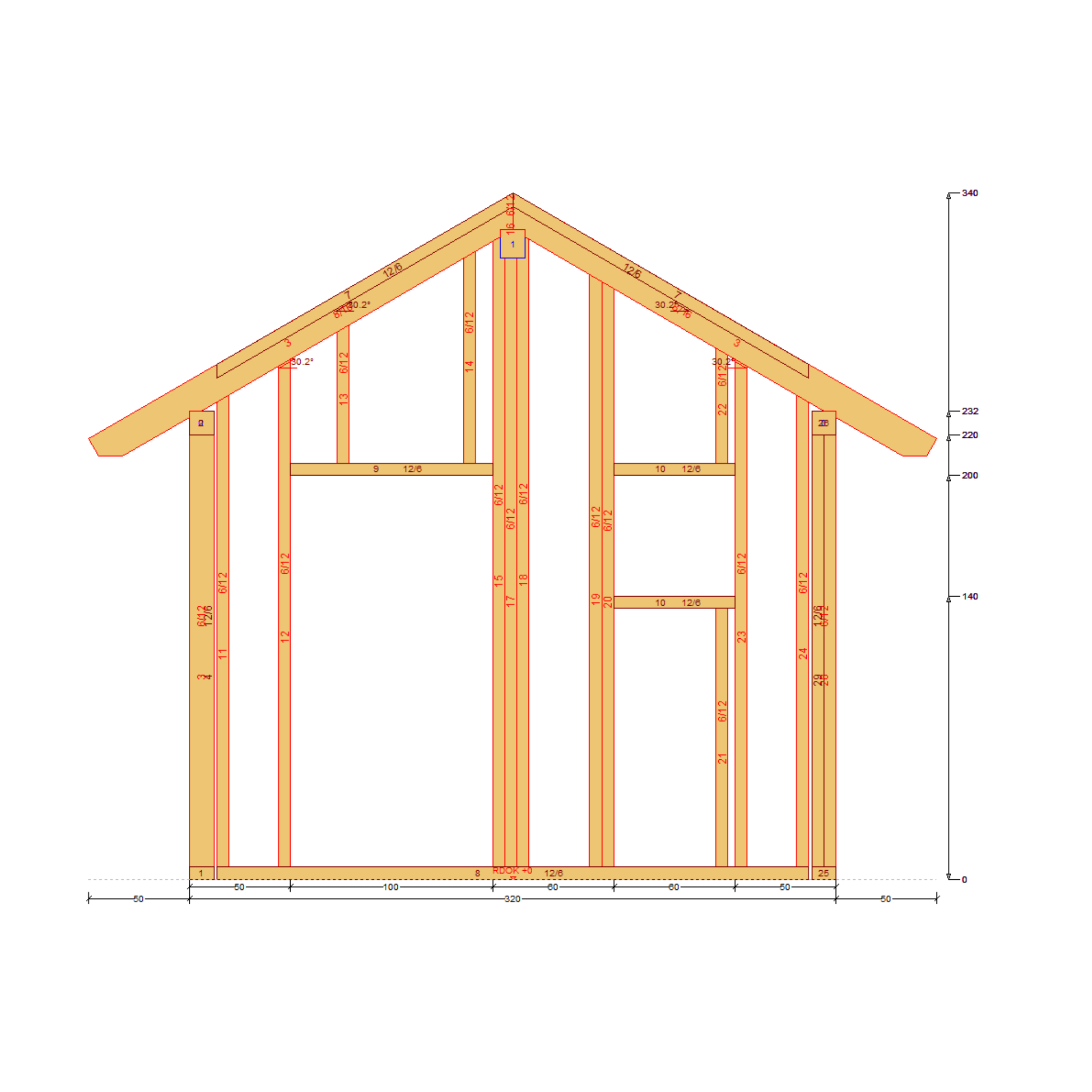

  • Bauplan Gartenhaus 38 Querschnitt mit Bemaßung

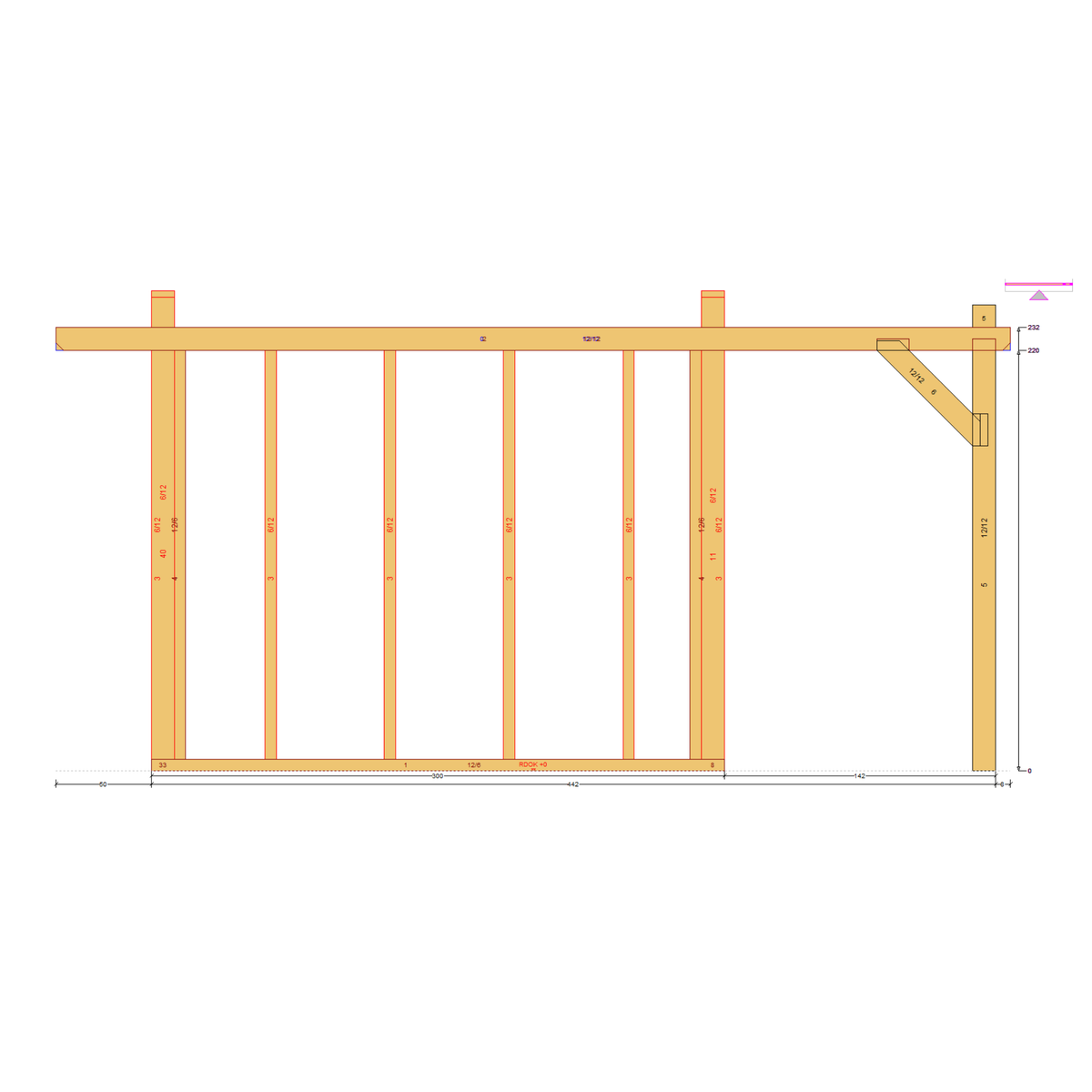

  • Bauplan Gartenhaus 38 Seitenansicht mit Bemaßung
  • Bauplan Gartenhaus 38 3D-Ansicht schräg von vorn
  • Bauplan Gartenhaus 38 3D-Frontansicht
  • Bauplan Gartenhaus 38 3D-Draufsicht
  • Bauplan Gartenhaus 38 Draufsicht mit Bemaßung
  • Bauplan Gartenhaus 38 Querschnitt mit Bemaßung
  • Bauplan Gartenhaus 38 Seitenansicht mit Bemaßung
Gartenhaus 38

Gartenhaus 38

3,20m x 3,00m(+1,00m) mit Vordach.
Das Gartenhaus 38 mit Satteldach, umfasst 9,6 m² Grundfläche und wird in der Holzrahmenbauweise gebaut.
Die Aussteifung erfolgt nicht durch Streben wie beim Fachwerk, sondern durch eine innenseitige 1,5cm starken Beplankung (OSB-Platten)
29,99 €
Kundenmeinungen & Erfahrungen
Jetzt Bauplan herunterladen
+1 GRATIS Bauplan inklusive
Digitaler Bauplan (PDF) – sofort als Download verfügbar
Zahlungsarten: PayPal, Kreditkarte, Klarna, Apple Pay, Google Pay, Überweisung
  • Wandstärke: 0,12m
  • Breite: 3,20m
  • Länge: 3,00m
  • Dachüberstand-Traufe: 0,50m
  • Dachüberstand vorn (Tür): 1,50m
  • Dachüberstand hinten: 0,50m
  • Gesamtbreite: 4,20m
  • Gesamtlänge: 5,00m
  • Firsthöhe: 3,40m
  • Dachneigung: 30,2°
  • erforderliche Holzmenge: 1,76 m³
  • Dachfläche: 24,28 m²
Inhalt eines Bauplanes

87-Seiten als E-Book im PDF-Datei-Format, sofort lieferbar als Download

3D-Zeichnung:
Darstellung des Endproduktes anhand mehrerer 3D-Zeichnungen.

Schnitte:
Querschnitte, Längsschnitte und Ansichten durch jede Wand.

Einzelzeichnung:
Detaillierte Einzelzeichnungen mit Maßangaben sämtlicher Hölzer (Jedes verbaute Holz auf einer DIN A4 Seite in 3 Ansichten)

Draufsicht:
Vogelperspektive des Endproduktes mit allen Ebenen und Bemaßungen.

Einkaufsliste:
Übersichtliche Nummerierung und Auflistung aller Hölzer inkl. Einkaufsliste.

Massenermittlung:
Zusammenfassung der Holzliste, Abschnitte, Balkenschnitte, Dachziegeln, Dachkanten und Dachflächen.

Eine detaillierte Beschreibung unserer Baupläne findest du im FAQ-Bereich.
