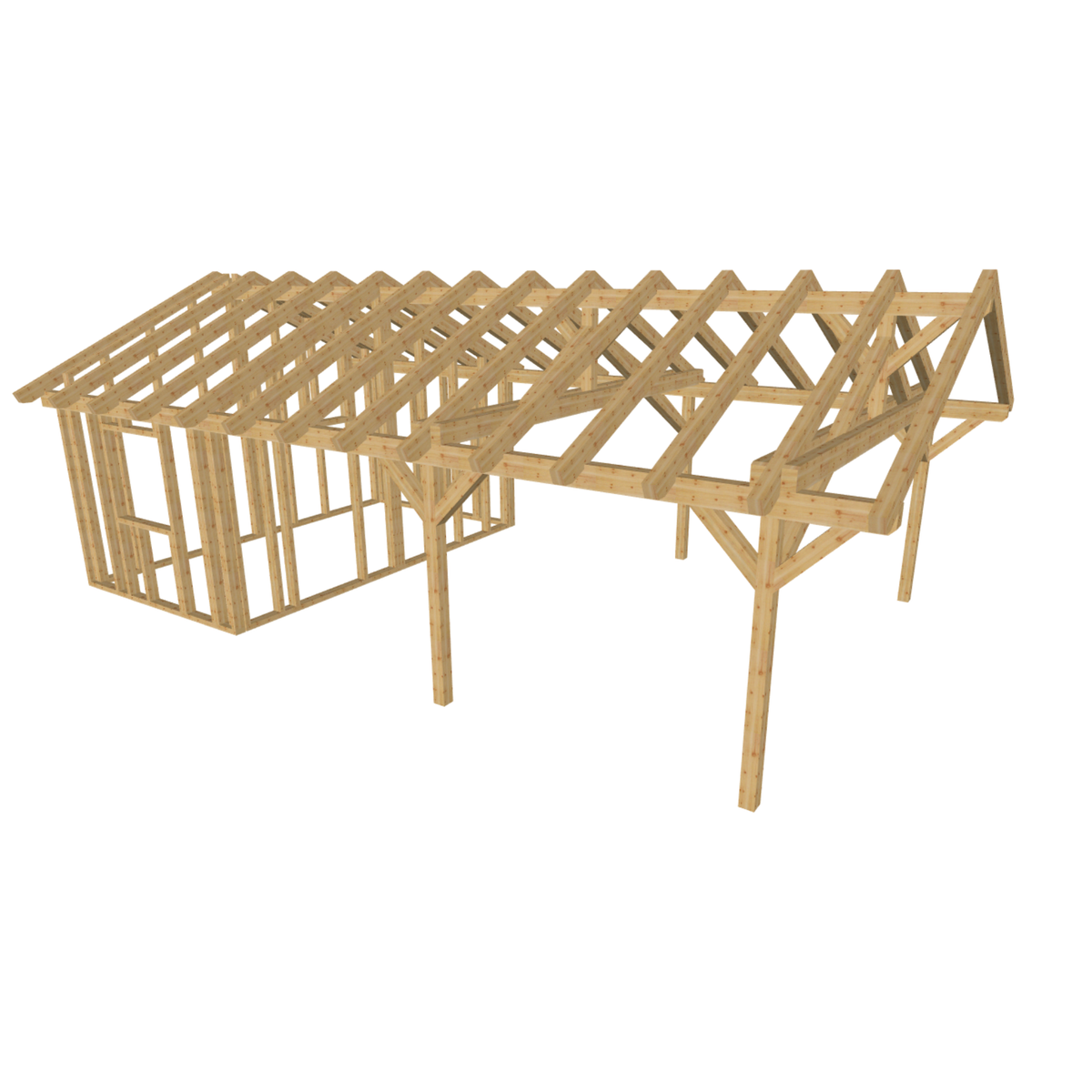

  • Bauplan Carport mit Geräteschuppen 21 3D-Ansicht schräg von vorn

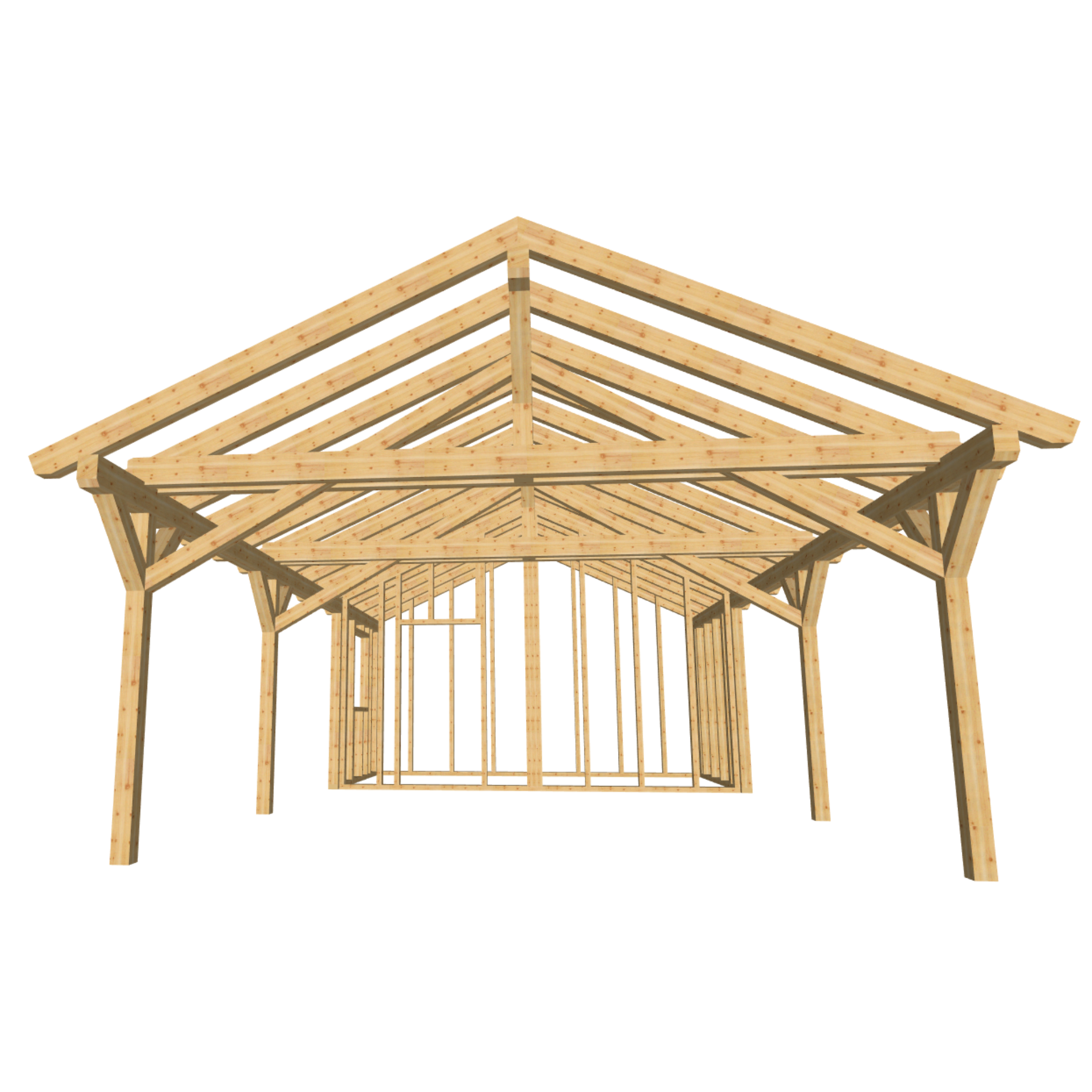

  • Bauplan Carport mit Geräteschuppen 21 3D-Frontansicht

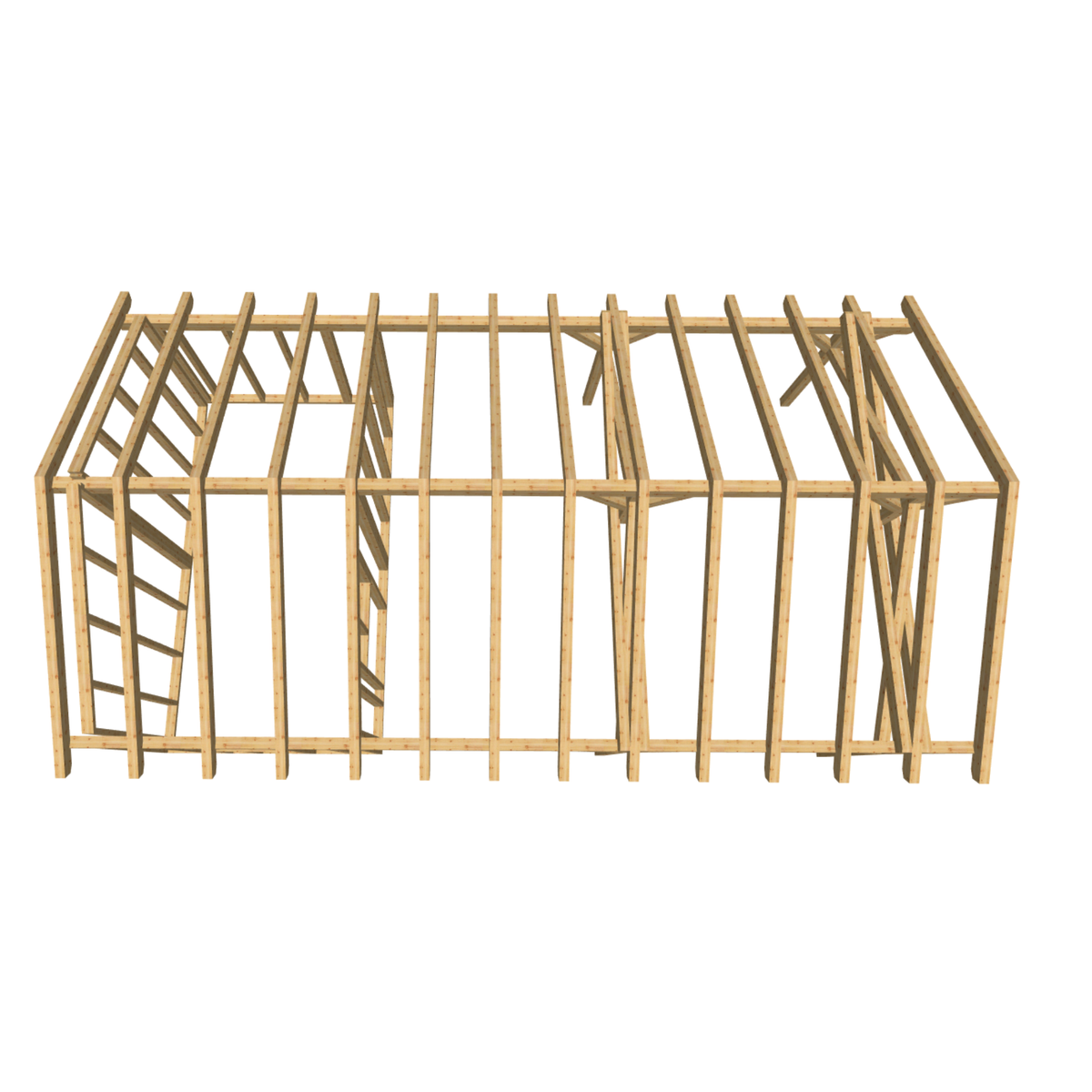

  • Bauplan Carport mit Geräteschuppen 21 3D-Draufsicht

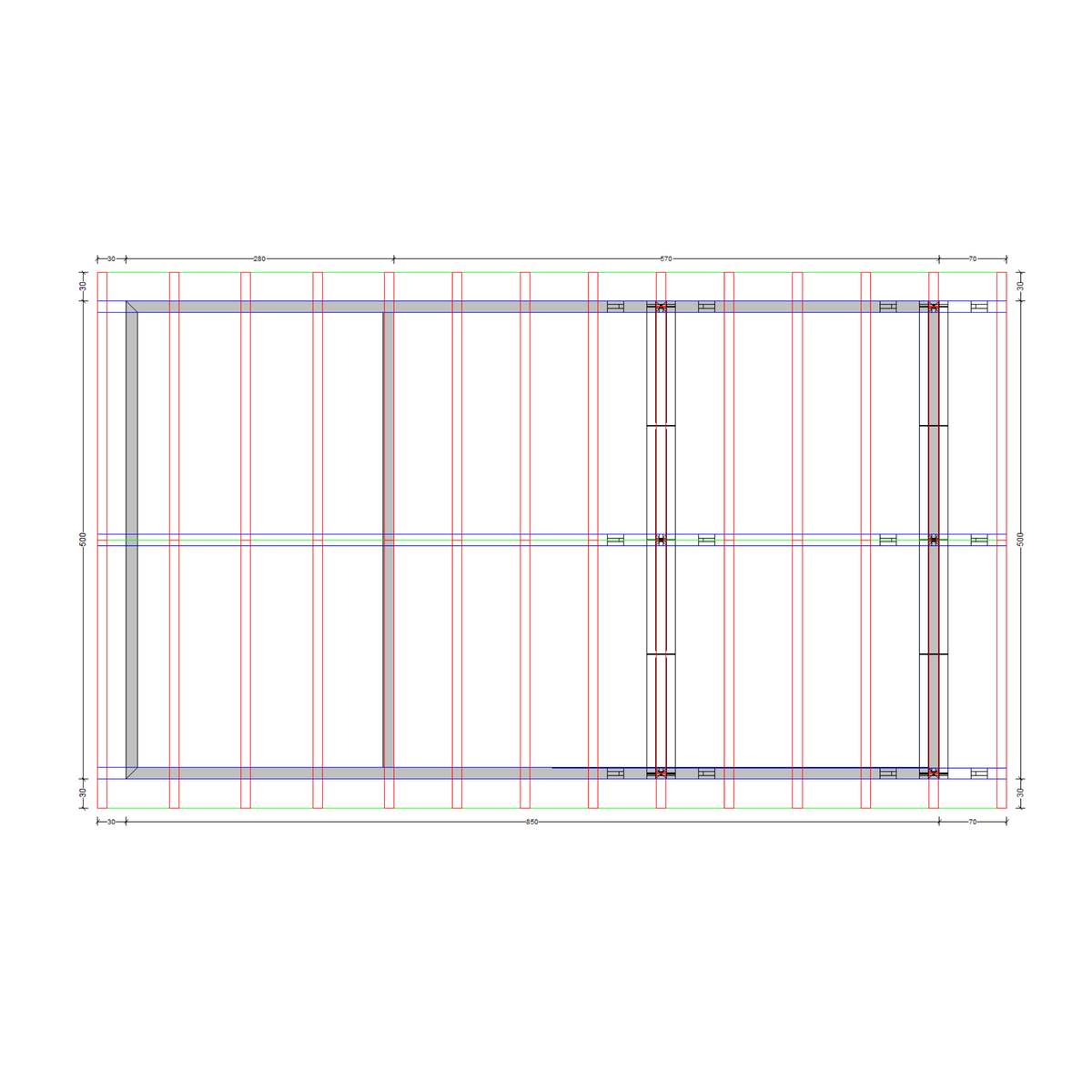

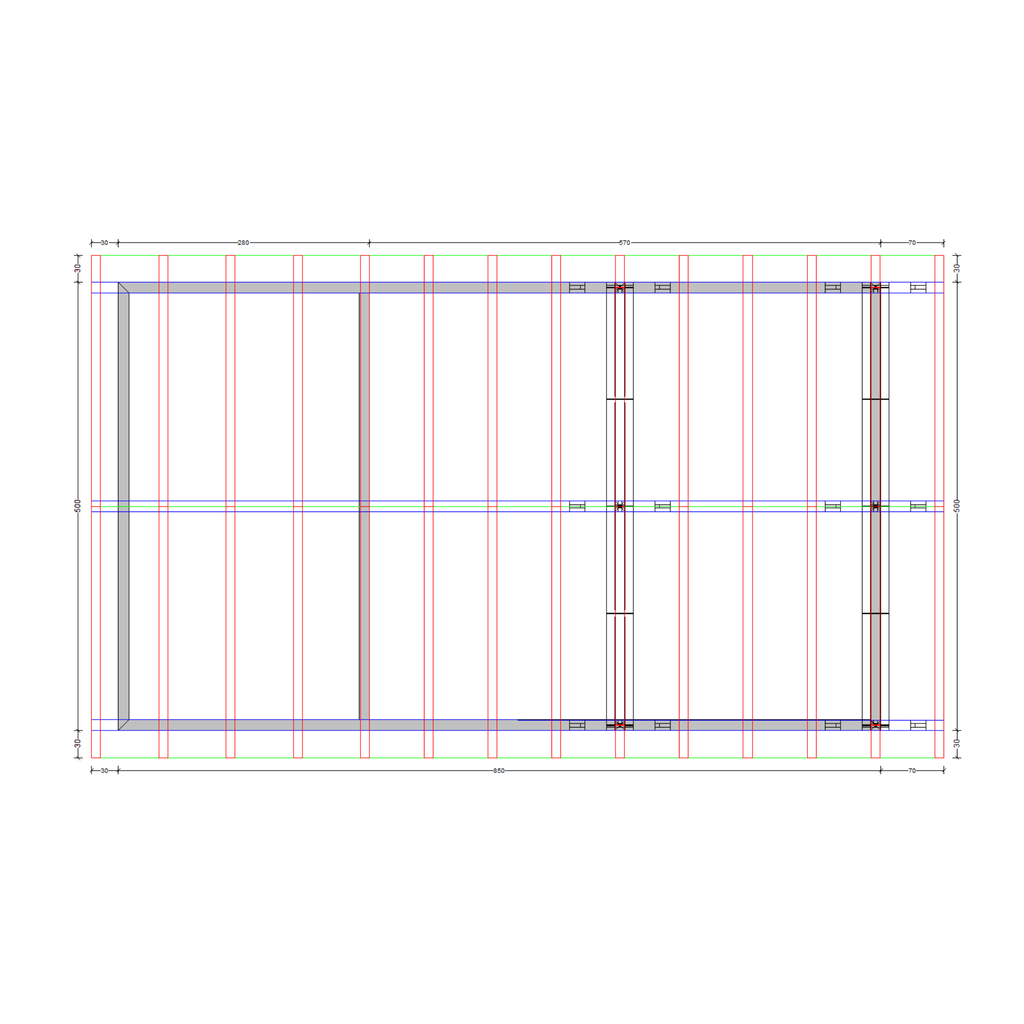

  • Bauplan Carport mit Geräteschuppen 21 Draufsicht mit Bemaßung

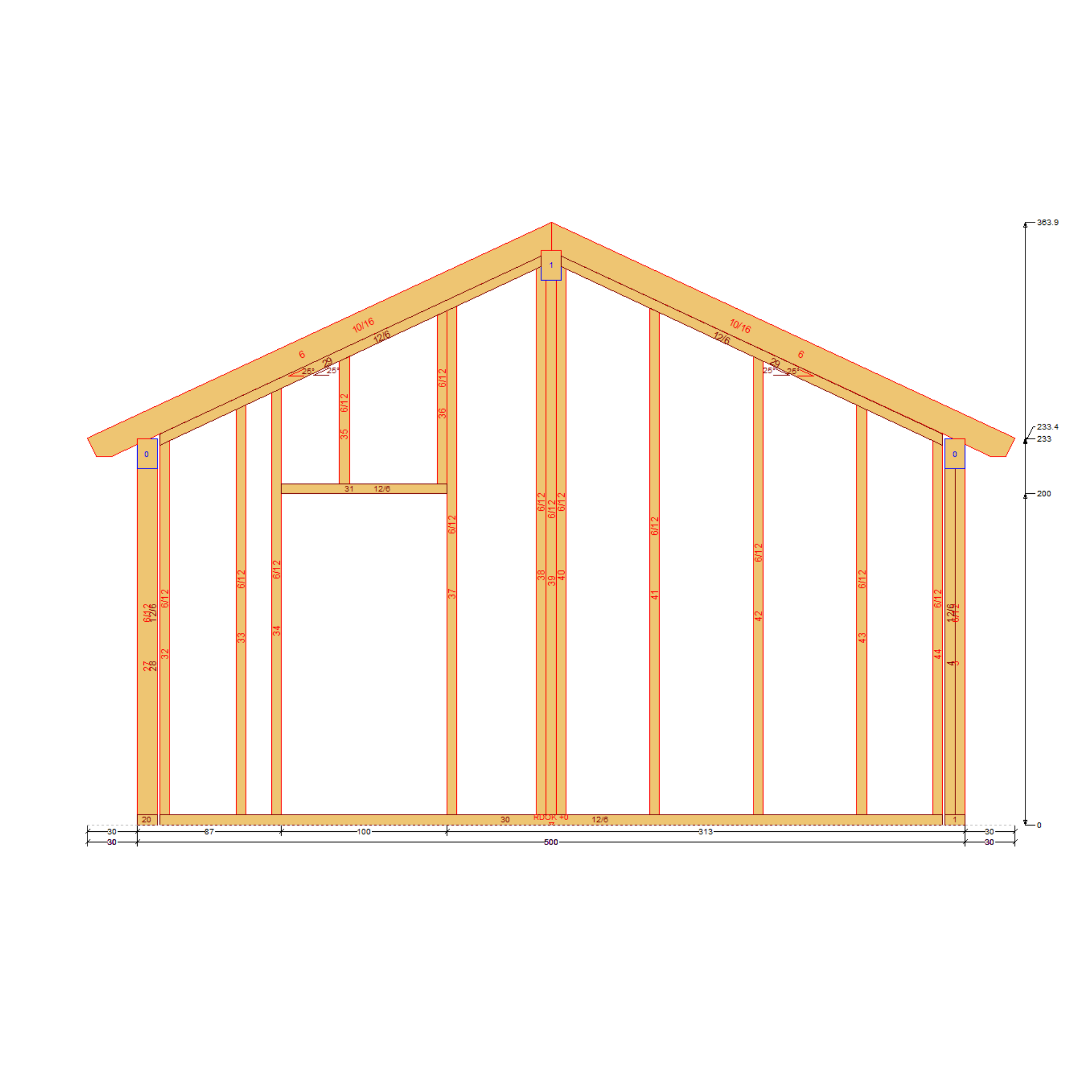

  • Bauplan Carport mit Geräteschuppen 21 Querschnitt mit Bemaßung

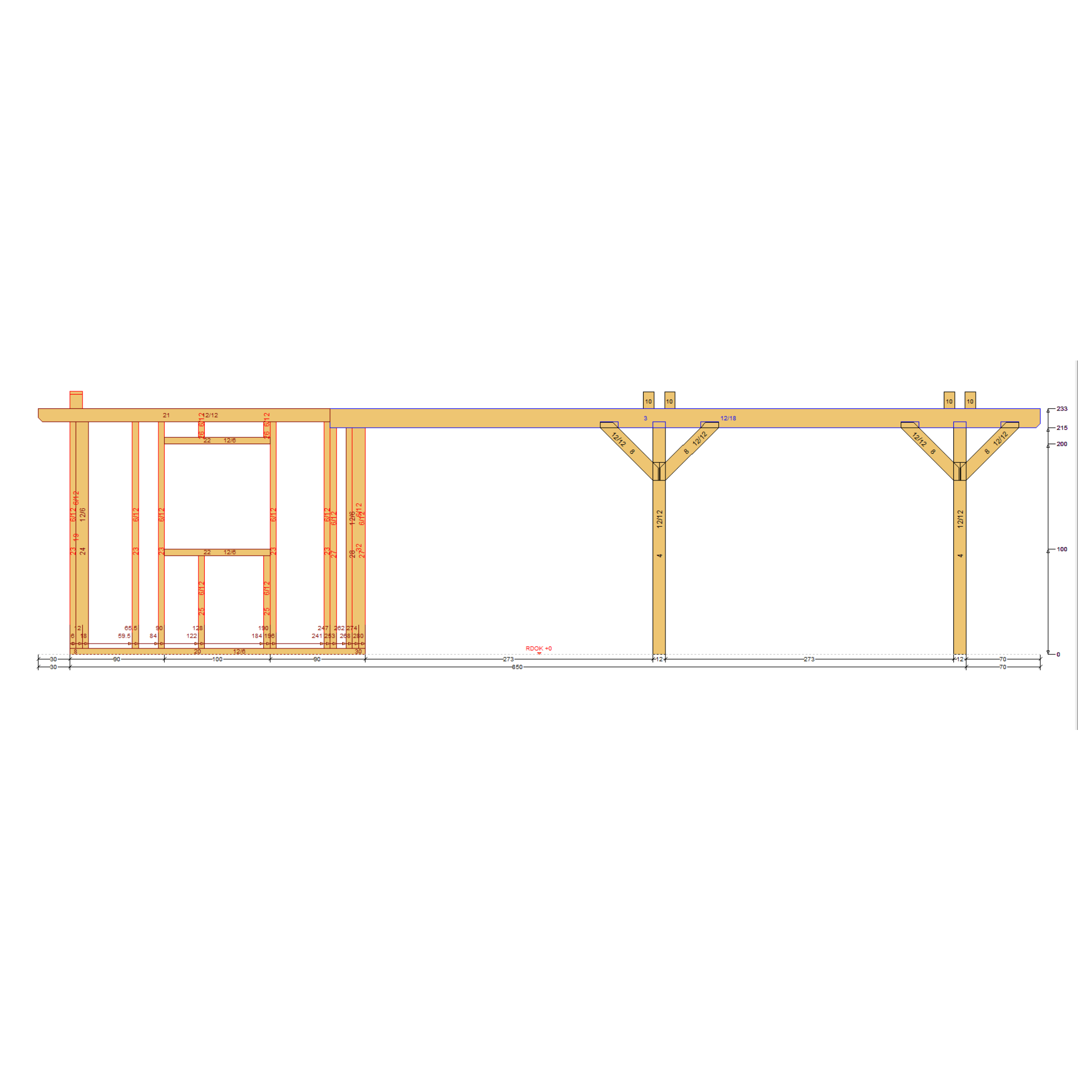

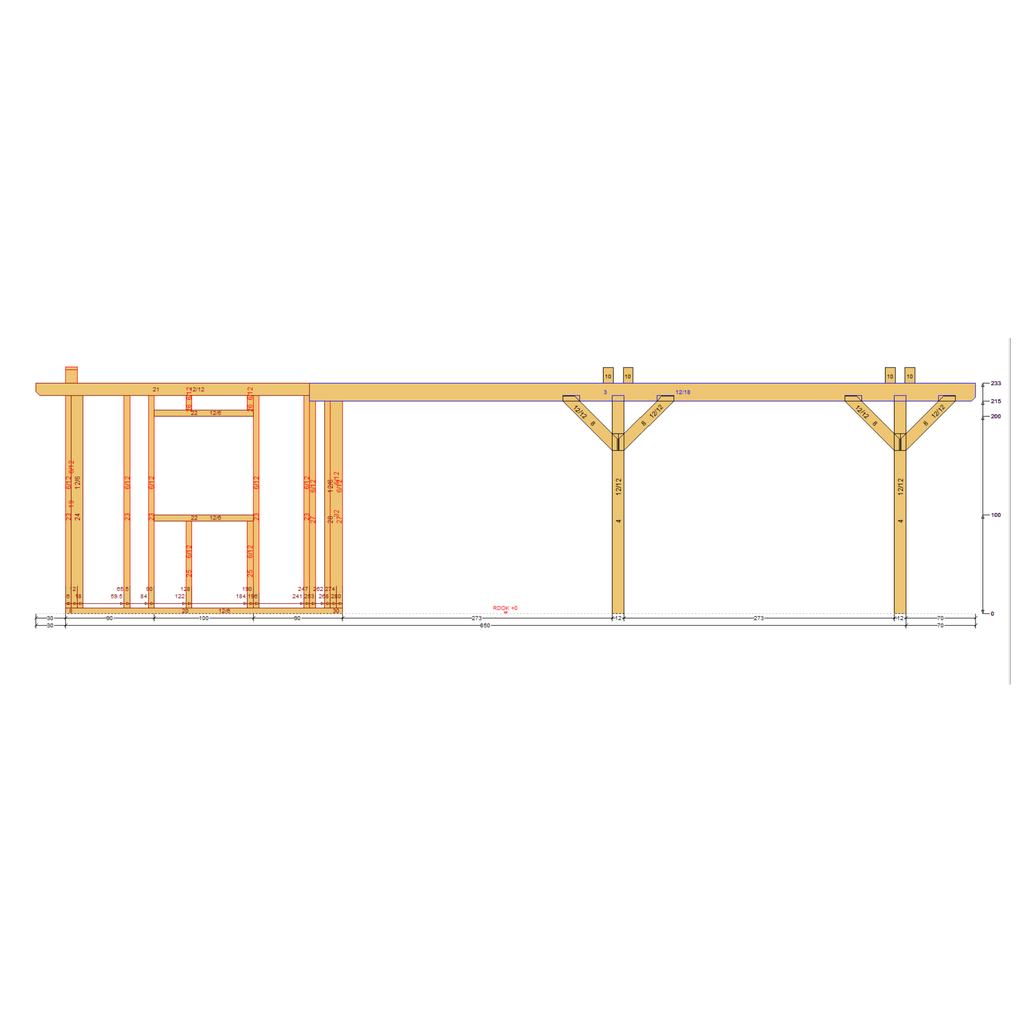

  • Bauplan Carport mit Geräteschuppen 21 Seitenansicht mit Bemaßung
  • Bauplan Carport mit Geräteschuppen 21 3D-Ansicht schräg von vorn
  • Bauplan Carport mit Geräteschuppen 21 3D-Frontansicht
  • Bauplan Carport mit Geräteschuppen 21 3D-Draufsicht
  • Bauplan Carport mit Geräteschuppen 21 Draufsicht mit Bemaßung
  • Bauplan Carport mit Geräteschuppen 21 Querschnitt mit Bemaßung
  • Bauplan Carport mit Geräteschuppen 21 Seitenansicht mit Bemaßung
Carport mit Geräteschuppen 21

Carport mit Geräteschuppen 21

5,00m x 8,50m. Der Carport mit Geräteschuppen 21 mit Satteldach umfasst 42,5m² Grundfläche.
Der Schuppen wird in der Holzrahmenbauweise gebaut.
Die Aussteifung erfolgt nicht durch Streben wie beim Fachwerk, sondern durch eine innenseitige 1,5cm starken Beplankung (OSB-Platten).

39,99 €
Kundenmeinungen & Erfahrungen
Jetzt Bauplan herunterladen
+1 GRATIS Bauplan inklusive
Digitaler Bauplan (PDF) – sofort als Download verfügbar
Zahlungsarten: PayPal, Kreditkarte, Klarna, Apple Pay, Google Pay, Überweisung
  • Breite: 5,00m
  • Länge: 8,50m
  • Geräteschuppen: 2,80x 5,00m
  • Dachüberstand: 0,30m/0,70m
  • Gesamtbreite: 5,60m
  • Gesamtlänge: 9,50m
  • Durchfahrtshöhe: 2,15m/2,31m
  • Firsthöhe: 3,64m
  • Dachneigung: 25°
  • erforderliche Holzmenge: 3,84 m³
  • Dachfläche: 58,70 m²
  • Schuppen 5,00m x 2,80m
Inhalt eines Bauplanes

104-Seiten als E-Book im PDF-Datei-Format, sofort lieferbar als Download

3D-Zeichnung:
Darstellung des Endproduktes anhand mehrerer 3D-Zeichnungen.

Schnitte:
Querschnitte, Längsschnitte und Ansichten durch jede Wand.

Einzelzeichnung:
Detaillierte Einzelzeichnungen mit Maßangaben sämtlicher Hölzer (Jedes verbaute Holz auf einer DIN A4 Seite in 3 Ansichten)

Draufsicht:
Vogelperspektive des Endproduktes mit allen Ebenen und Bemaßungen.

Einkaufsliste:
Übersichtliche Nummerierung und Auflistung aller Hölzer inkl. Einkaufsliste.

Massenermittlung:
Zusammenfassung der Holzliste, Abschnitte, Balkenschnitte, Dachziegeln, Dachkanten und Dachflächen.

Eine detaillierte Beschreibung unserer Baupläne findest du im FAQ-Bereich.
